Windows Server 2016 File Server Failover Cluster Kurulumu

Merhaba

Daha önceki yazilarimizda Windows Server 2016 Hyper-V Failover Cluster kurulumu ve yapılandırma adimlarini anlatmiştim bu yazimizda da Windows Server 2016 üzerinde File Server rolü için Failover Cluster yapısının yapılandırılmasini anlatiyor olacağız.

Peki Nedir Failover Cluster :

Yapımız içerisinde bulunan cluster üyesi sunucuların ve bu sunucular üzerinde çalışan rol ve servislerin kapalı olduklarında donanımsal ve yazilimsal sorun nedeniyle down duruma geldiklerinde cluster üyesi olan bir sunucudan diğer sunucuya aktarılmasıdır. Bu tanımlamayı şu örnekle daha iyi anlayabileceğinizi düşünüyorum. Yapımız içerisinde 2 adet sunucumuz olsun bu sunucular üzerinde çalışan sanal makinelerimiz var. Sunucularimizin birinde donanımsal ya da yazilimsal sorun nedeniyle down duruma geldi yani kapandi üzerinde çalışan sanal makinelerde bununla birlikte down duruma gelerek ulaşılamayacaktir işte burada Failover Cluster yapısı imdadımıza yetişecektir. Down durumda olan sunucumuz üzerindeki sanal sunucularımız otomatik olarak diğer fiziksel sunucumuz üzerinde hizmet vermeye başlayacaktır.

Kurulum ve yapılandırmaya geçmeden önce ortamimizla ilgili kısa bir bilgi aktarmak istiyorum.

Birinci sunucum Windows Server 2016 işletim sistemine sahip ve W16DC isminde Birinci Ip Adres 192.168.1.200/24 olarak yapılandırılmıştır ve üzerinde Active Directory Domain Services yapılandırılarak bakicubuk.local isminde bir domain ortami kurulmuştur. Ayrica bu sunucum üzerinde File and Storage Service üzerinde İSCSI Targer servisini yapılandırarak Failover Cluster Quroum alani Cluster Volume yapılandırmasi bu sunucu üzerinde yapılandıracağız. ISCSI Target Server Kurulumu ve Yapılandırılması daha önceki yazimizda sizlerle paylaşmıştım.

İkinci sunucum Windows Server 2016 işletim sistemine sahip ve W16FILE1 isminde Birinci Network Karti Ip Adresi 192.168.1.202/24 İkinci Network Karti Ip Adresi 192.168.2.202/24 Üçüncü Network Karti Ip Adresi 192.168.3.202/24 olarak yapılandırılmış ve üzerine File Server rolü ile Failover Cluster feautures ( Özelliği ) kurulumu ve yapılandırılmasını yapacağız.

Üçüncü sunucum Windows Server 2016 işletim sistemine sahip ve W16FILE2 isminde Birinci Network Karti Ip Adresi 192.168.1.204/24 İkinci Network Karti Ip Adresi 192.168.2.204/24 Üçüncü Network Karti Ip Adresi 192.168.3.204/24 olarak yapılandırılmış ve üzerine File Server rolü ile Failover Cluster feautures ( Özelliği ) kurulumu ve yapılandırılmasını yapacağız.

Kurulum ve yapılandırmaya başlamadan önce NOD larimiz üzerinde aşağıdaki özelliklere dikkat edilmesi gerekmektedir.

Sunucularımizin Bölge ve Dil ayarlarının English ( United States ) olarak yapılandirilmiş olmasi gerekmektedir.
Sunucular üzerinde Windows Firewall devre dışı duruma getirilmelidir.
NOD lar üzerinde User Account Control kapatılmalidir.
Hiçbir Anti-Virus yazılımının kurulmaması ve kurulu olan Anti-Virüs programlarin devre dışı bırakılmasi gerekmektedir.
NOD’larimiz üzerindeki bütün Driver, Bios, Firmware güncelleştirmelerinin yapılması ve aynı seviyede olmasi gerekmektedir.
NOD’larimiz üzerindeki Windows Update’lerin yapılması ve aynı seviyede olmasi gerekmektedir.

Bu bilgileri aktardiktan sonra NOD’larimiz üzerinde File Server rolü ve Failover Cluster özelliğinin kurulumu ve yapılandırmasina geçebiliriz.

Öncelikle W16FILE1 ismindeki sunucum üzerinde File Server rolü ve Failover Clustering özelliğinin kurulumunu yapılandırıyor olacağız.

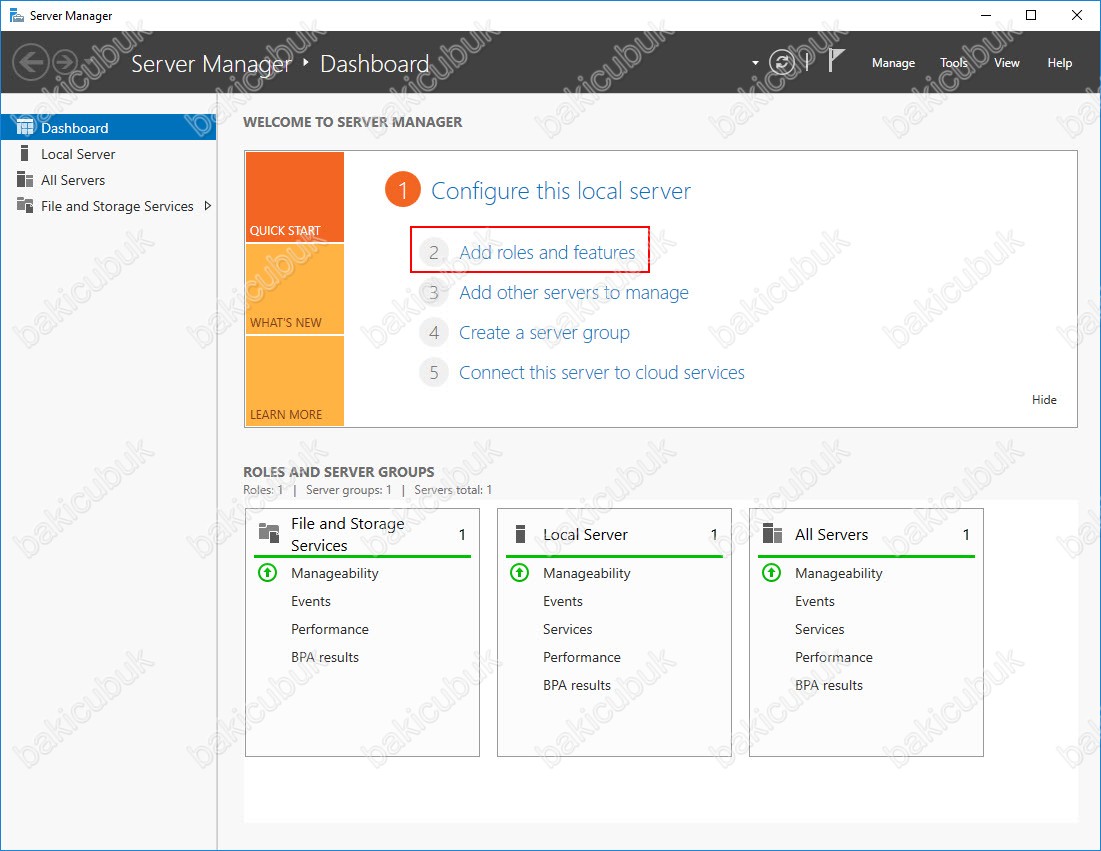

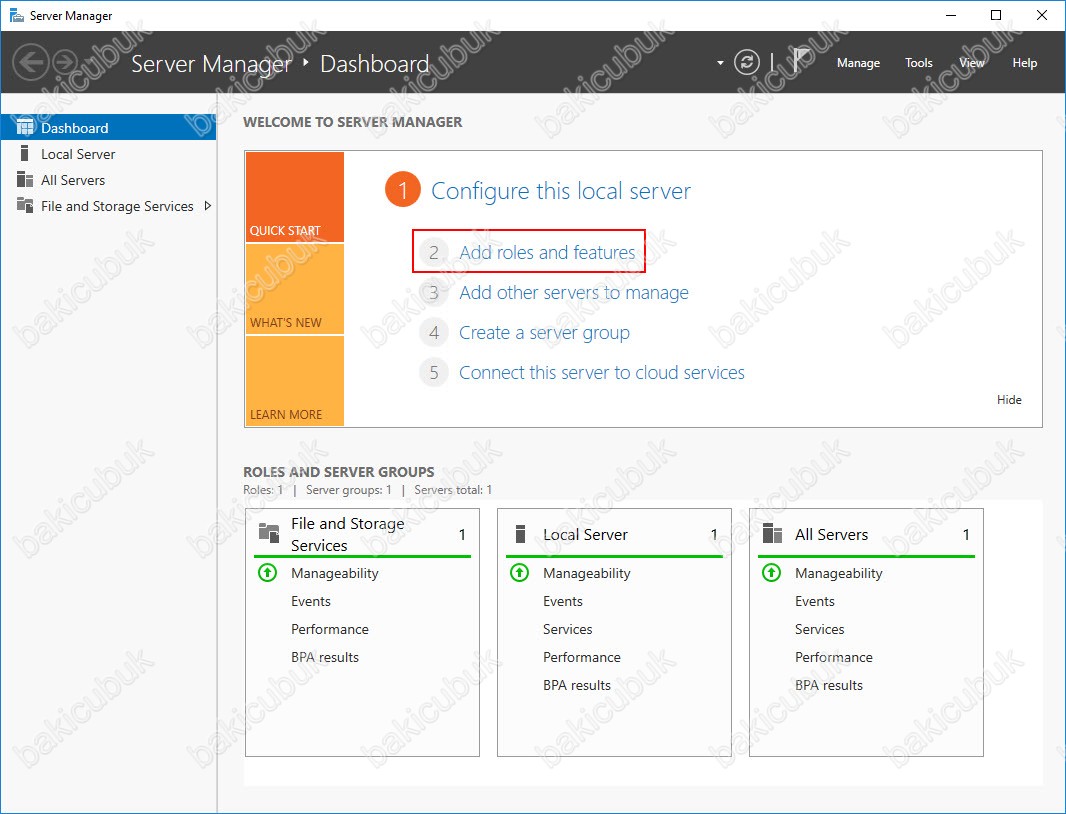

Server Manager konsolunu açıyoruz. Dashboard ekraninda Add roles and Features tikliyoruz. Dilerseniz sağ üst köşedeki Manage menüsünden Add Roles and Features ile rol ekleme sihirbazını açabiliriz.

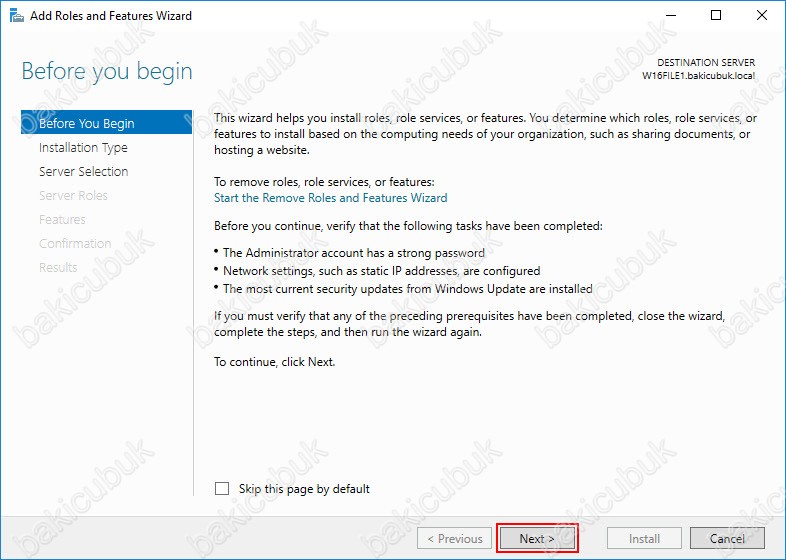

Add Roles and Features Wizard bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

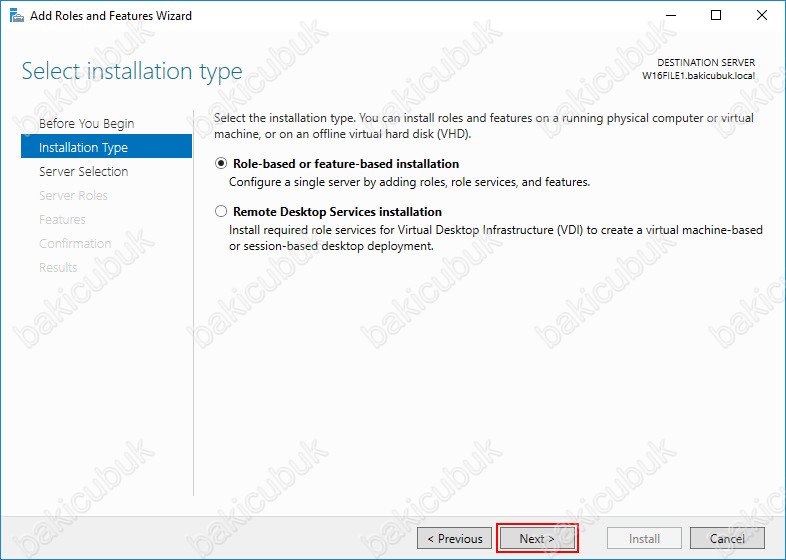

Select Installation Type ekraninda Role-based or Features-based Installation kurulum standart bildiğimiz rol ve özelliklerin kurulumunu yapabileceğimiz bölümdür. Biz File Server rolünün kurulumu yapacağımız için Role-based or Features-based Installation seçerek Next diyerek devam ediyoruz.

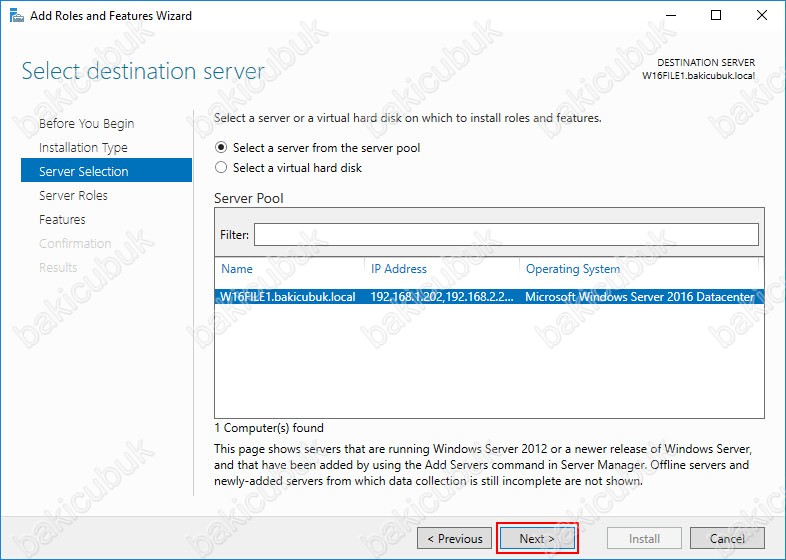

Select destination server ekraninda kurulumu hangi sunucu üzerinde yapılacak ise o sunucuyu seçmemiz gerekiyor. Ben W16FILE1 üzerinde File Server rolünü kurulumunu yaparak yapılandıracağım için bu sunucumuzu seçiyoruz ve Next diyerek yapılandırmaya devam ediyoruz.

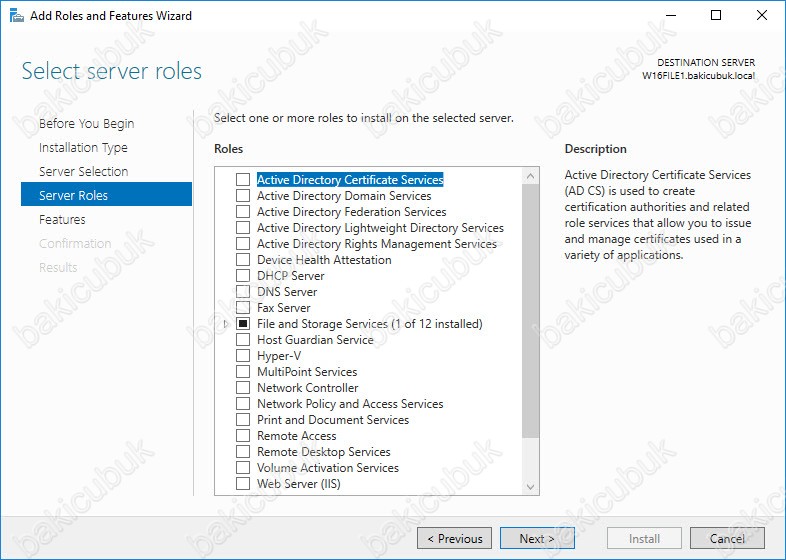

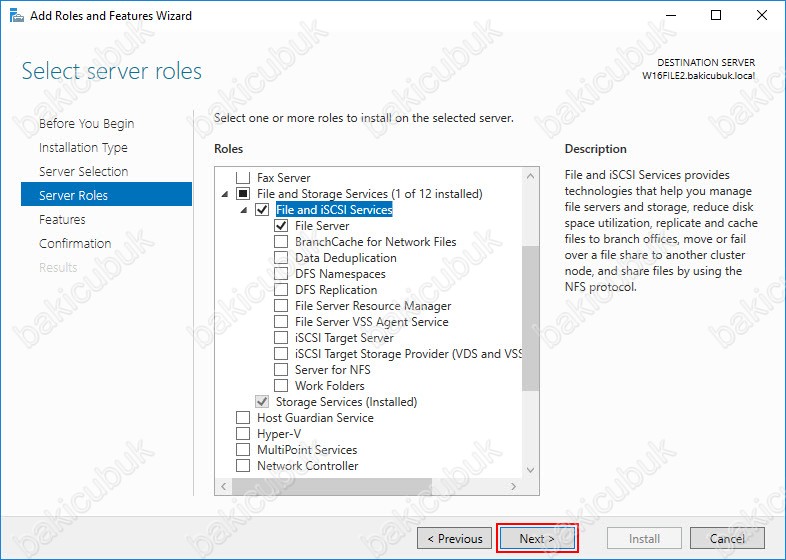

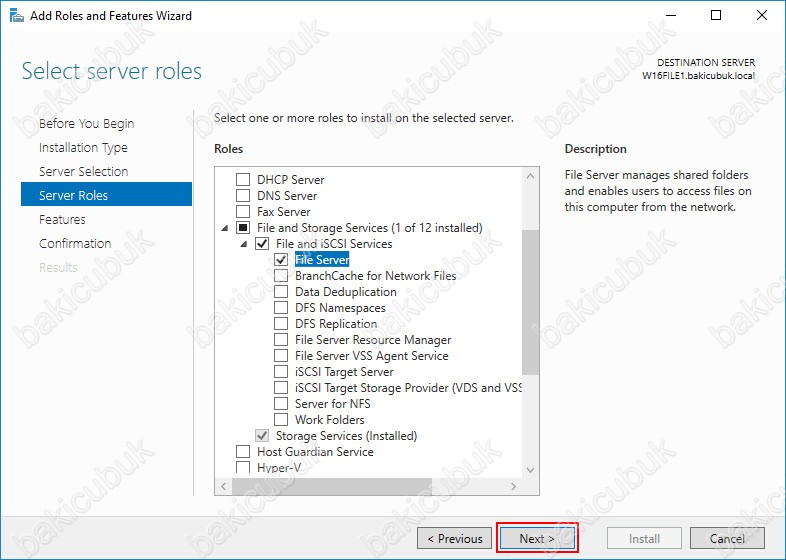

Select server roles ekraninda File Server rolünün kurulumunu gerçekleştireceğimiz için File Server rolünü işaretliyoruz.

File Server rolü kuruluma hazır Next diyerek devam ediyoruz.

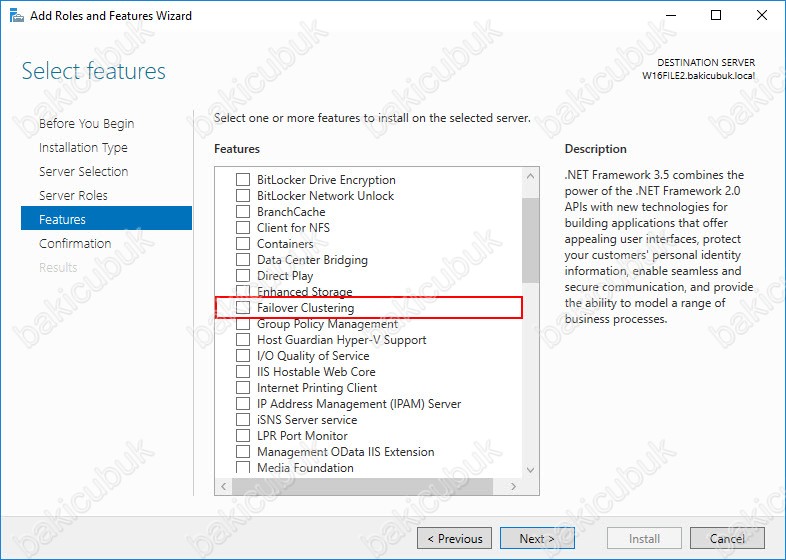

Select features ekranında File Server rolü ile birlikte kurulacak olan featuresleri görüyoruz.Normalde File Server rolünün kurulumu için herhangi bir features gerekli değil ancak biz File Server üzerinde Failover Cluster kurulumunu ve yapılandırmasini yapacağımız için feutures ekraninda Failover Clustering ve Multipatch I/O özelliklerinide kuracağız. Bu nedenle Failover Clustering ve Multipatch I/O kurulum için işaretliyoruz ve Next diyerek yapılandırmaya devam ediyoruz.

NOT : Benim buradaki ortami Lab ortami olduğu için kullanacağım ortak disk alanını Windows Server 2016 üzerinde ISCI Target yapılandırmasi ile yapacağım. Şirket ortamlarinda genellikle HBA ile bağlı bir Storage’den disk alanı kullanarak yapılandırılır bu nedenlede Multipatch I/O özelliği kurulması gerekmektedir. Ayrıca ortamınızda kullanacağınız storage üzerinde Multipatch I/O ile ilgili yazılımıda kurulması gerekebilir.

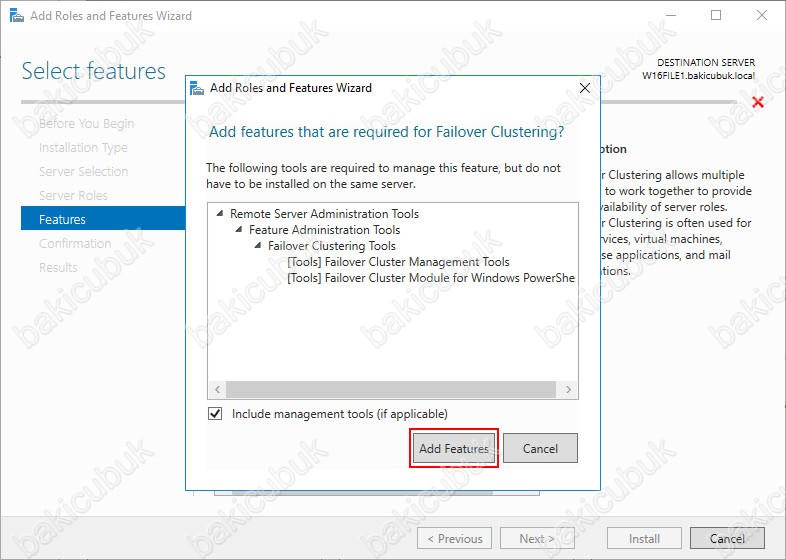

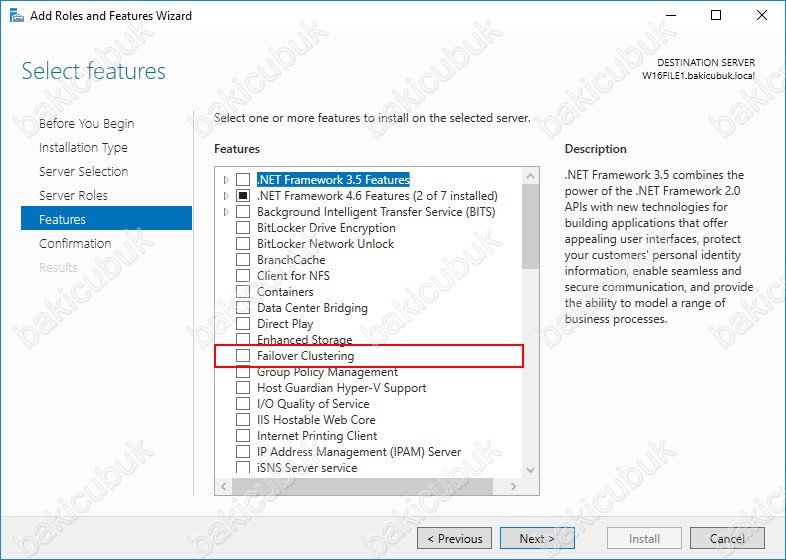

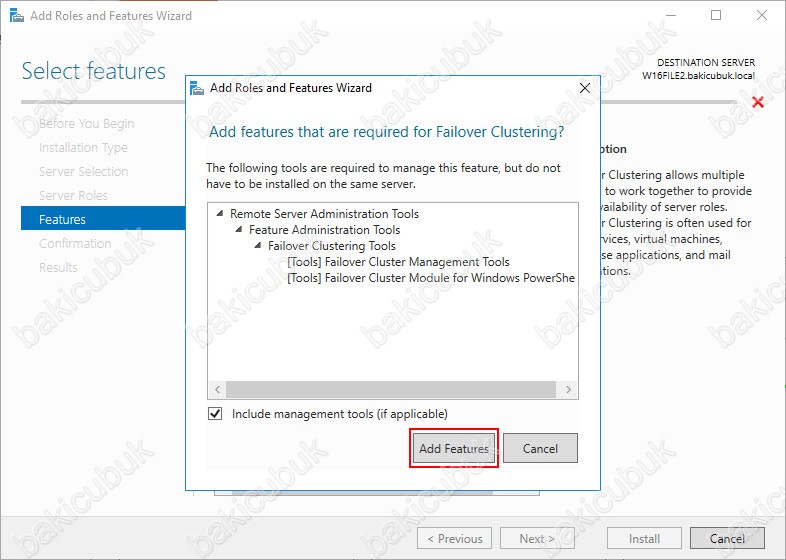

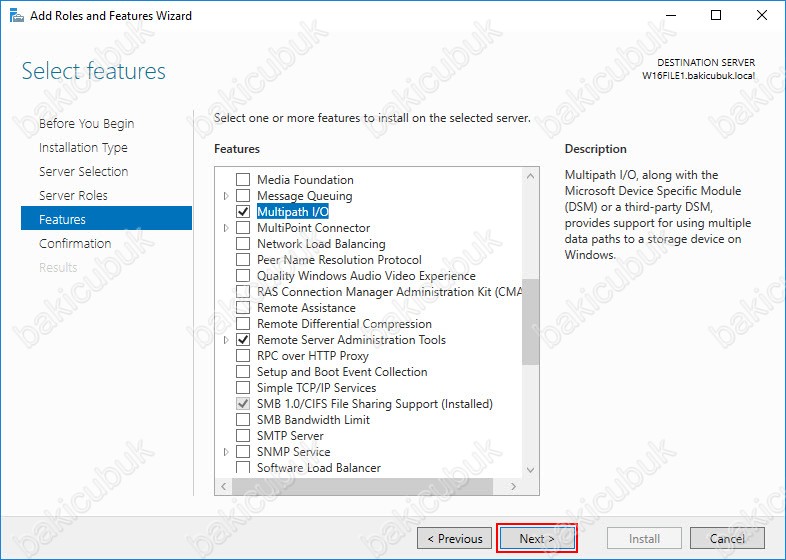

Failover Clustering özelliğini seçtiğimizde Add Roles and Features Wizard ekrani geliyor karşımıza Failover Clustering özelliği ile birlikte Remote Server Administration Tools özelliği içinde bulunan Failover Clustering Tools ve altinda bulunan Failover Clustering Module for Windows PowerShell; Failover Clustering Management Tools özelliklerinin kurulmasınu gerektiğini belirtiyor bizlere kurulumu devam etmek için Add Required Features diyerek Remote Server Administration Tools altinda bulunan bu özelliğinde kurulmasi sağlıyoruz.

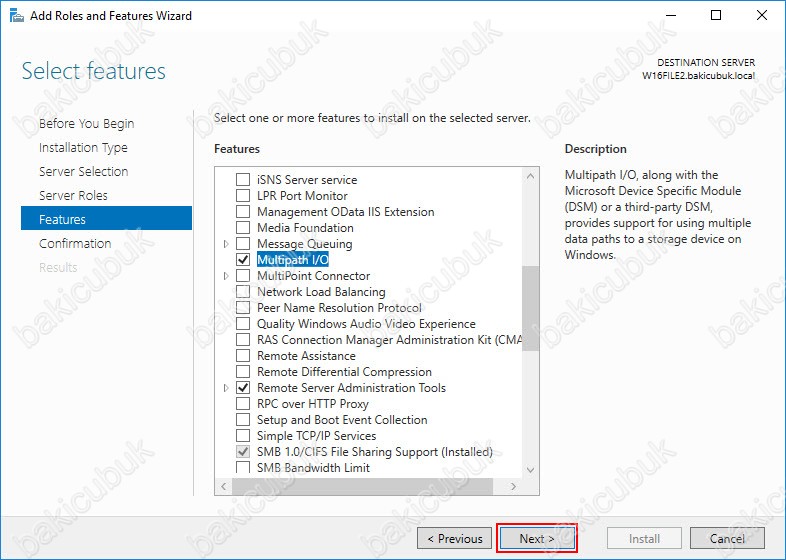

Failover Clustering özelliği kurulum için hazir Multipath I/O özelliğide kurulum için hazir Next diyerek devam ediyoruz.

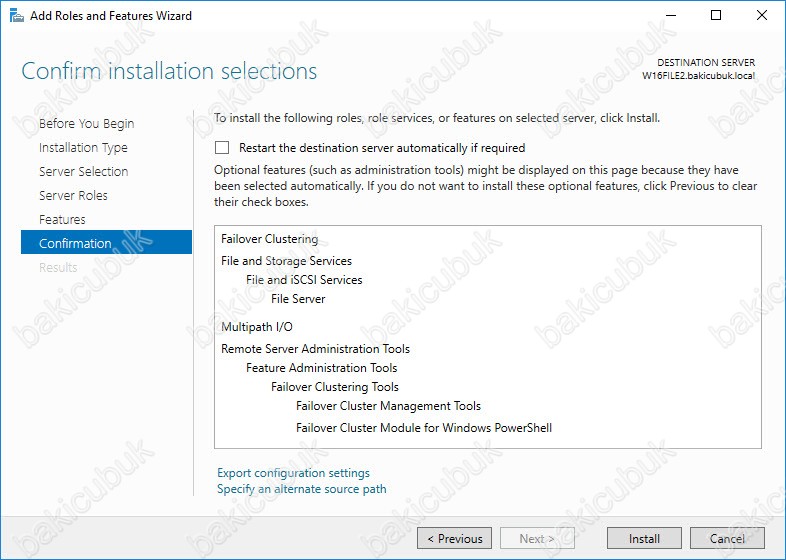

Confirm installation selections ekraninda Install diyerek File Server rolünün kuruluma başlatıyoruz. File Server rolünün kurulumu tamamlandiktan sonra sunucunun otomatik olarak restart etmek istersek eğer Restart the destination server automatically if required seçeneğini işaretlememiz gerekiyor.

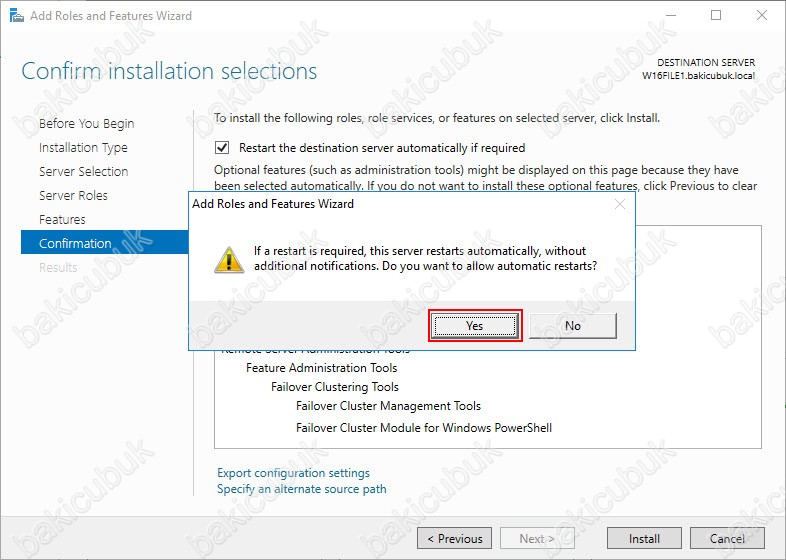

Biz File Server rolünün kurulumu tamamlandiktan sonra sunucunun otomatik olarak restart etmesi için Restart the destination server automatically if required işeretliyoruz bana kurulum tamamlandiktan sonra sunucumuzun otomatik olarak restart olacağı bilgisi veriyor. Yes diyerek kabul ediyoruz.

Install diyerek File Server rolünün ve Failover Clustering, Multipatch I/O özelliklerinide kurulumlari başlatıyoruz.

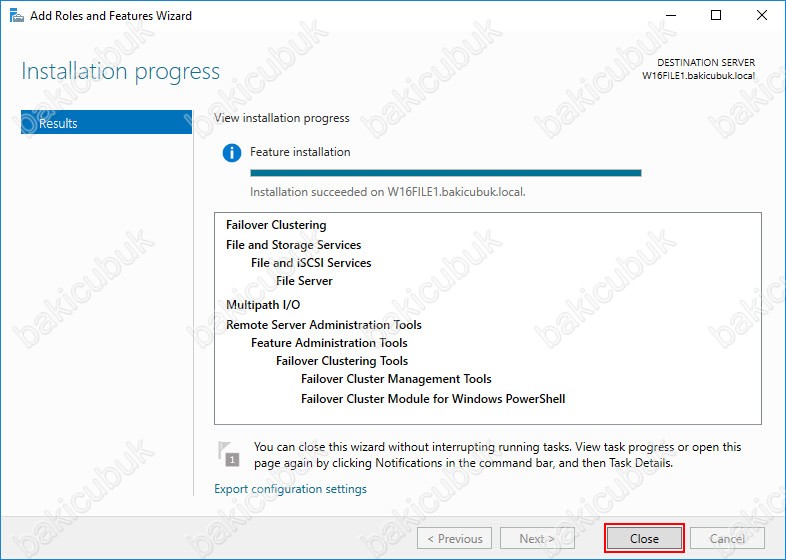

Installation progress ekraninda File Server rolünün ve Failover Clustering, Multipatch I/O özelliklerinide kurulmaya başladığını görüyoruz.

Sunucum restart olduktan sonra File Server rolünün ve Failover Clustering, Multipatch I/O özelliklerinide başarılı bir şekilde kurulduğunu görüyoruz.

W16FILE1 ismindeki sunucumuz üzerinde File Server rolü ve Failover Clustering özelliğinin kurulumunu tamamladiktan sonra şimdi W16FILE2 isimli sunucum üzerinde File Server rolü ve Failover Clustering özelliğinin yapılandırıyor olacağız.

Add Roles and Features Wizard bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

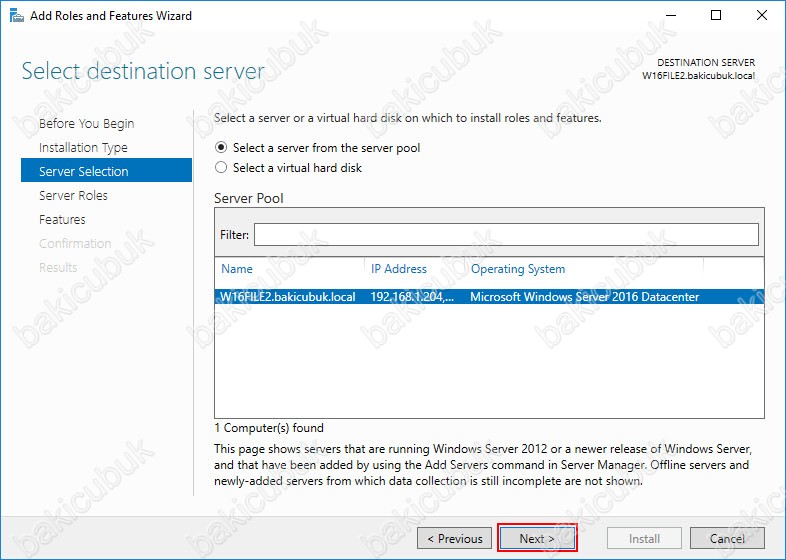

Select destination server ekraninda kurulumu hangi sunucu üzerinde yapılacak ise o sunucuyu seçmemiz gerekiyor. Ben W16FILE2 üzerinde File Server rolünü kurulumunu yaparak yapılandıracağım için bu sunucumu seçiyorum ve Next diyerek yapılandırmaya devam ediyoruz.

Select server roles ekraninda File Server rolünün kurulumunu gerçekleştireceğimiz için File Server rolünü işaretliyoruz.

File Server rolü kuruluma hazır Next diyerek devam ediyoruz.

Failover Clustering özelliği kurulum için hazir Multipath I/O özelliğide kurulum için hazir Next diyerek devam ediyoruz.

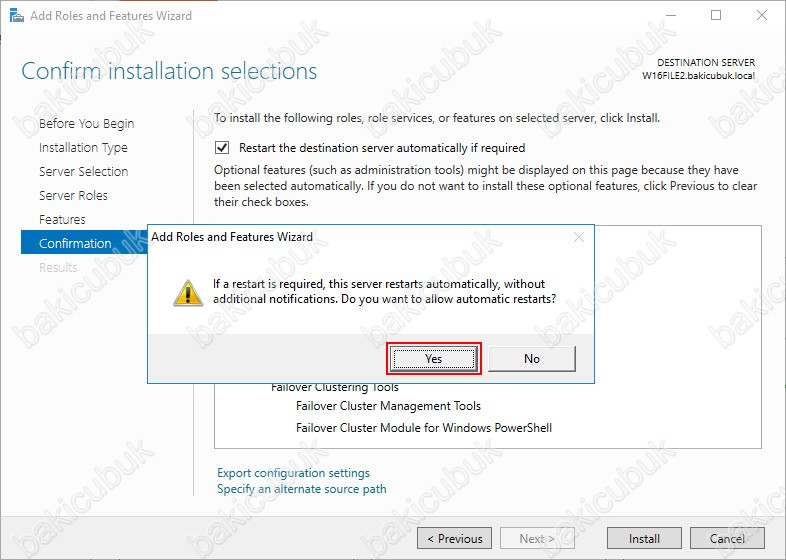

Ben File Server rolünün kurulumu tamamlandiktan sonra sunucunun otomatik olarak restart etmesi için Restart the destination server automatically if required işeretliyoruz bana kurulum tamamlandiktan sonra sunucumuzun otomatik olarak restart olacağı bilgisi veriyor. Yes diyerek kabul ediyoruz.

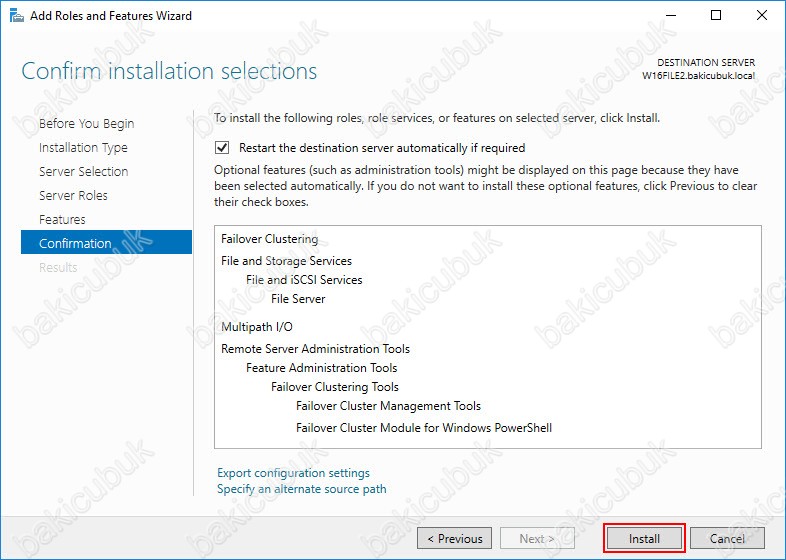

Install diyerek File Server rolünün ve Failover Clustering, Multipatch I/O özelliklerinide kurulumlari başlatıyoruz.

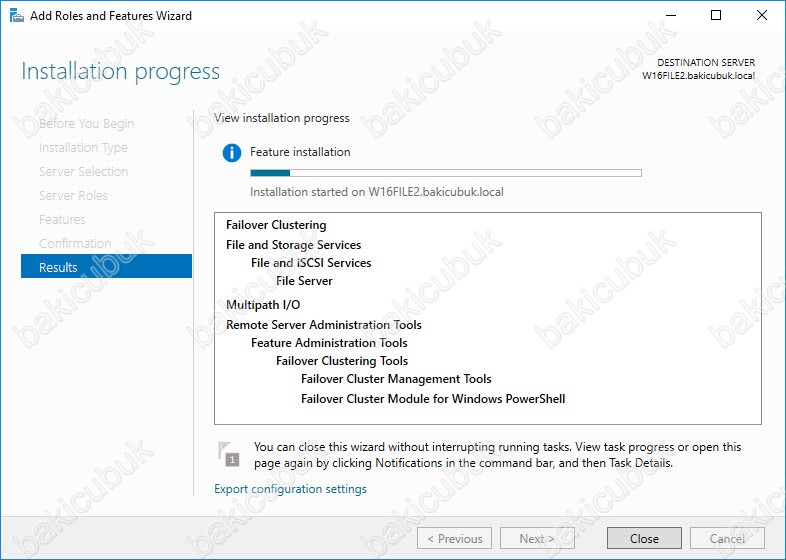

Installation progress ekraninda File Server rolünün ve Failover Clustering, Multipatch I/O özelliklerinide kurulmaya başladığını görüyoruz.

Sunucum restart olduktan sonra File Server rolünün ve Failover Clustering, Multipatch I/O özelliklerinide başarılı bir şekilde kurulduğunu görüyoruz.

Failover Cluster yapısını yapılandırmaya başlamadan önce NOD’larimiz üzerinde aşağıdaki işlemleri tamamladik.

Sunucularımizin üzerindeki isimlerini düzenledik.
Sunucularimiz üzerindeki IP yapılandırılmalarina tamamladik.
Sunucularimizi Domain ortamina dahil ettik.
Sunucularimiz üzerinde File Server rolü ve Failover Clustering, Multipatch I/O özelliklerinin kurulumlarini tamamladik.
Sunucularimiz üzerinde ortak disk alanlarinin bağlantilarini tamamladik.

Failover Cluster ortami için kullanacağım ortak alan için Windows Server 2016 üzerindeki yapılandırmayi daha önceki Windows Server 2012 ISCSI Target Server Kurulumu ve Yapılandırılması ile sizlerle paylaşmiştim.

Yukaridaki işlemleri tamamladiktan sonra Failover Cluster yapımızın kurulum ve yapılandırmasina geçebiliriz.

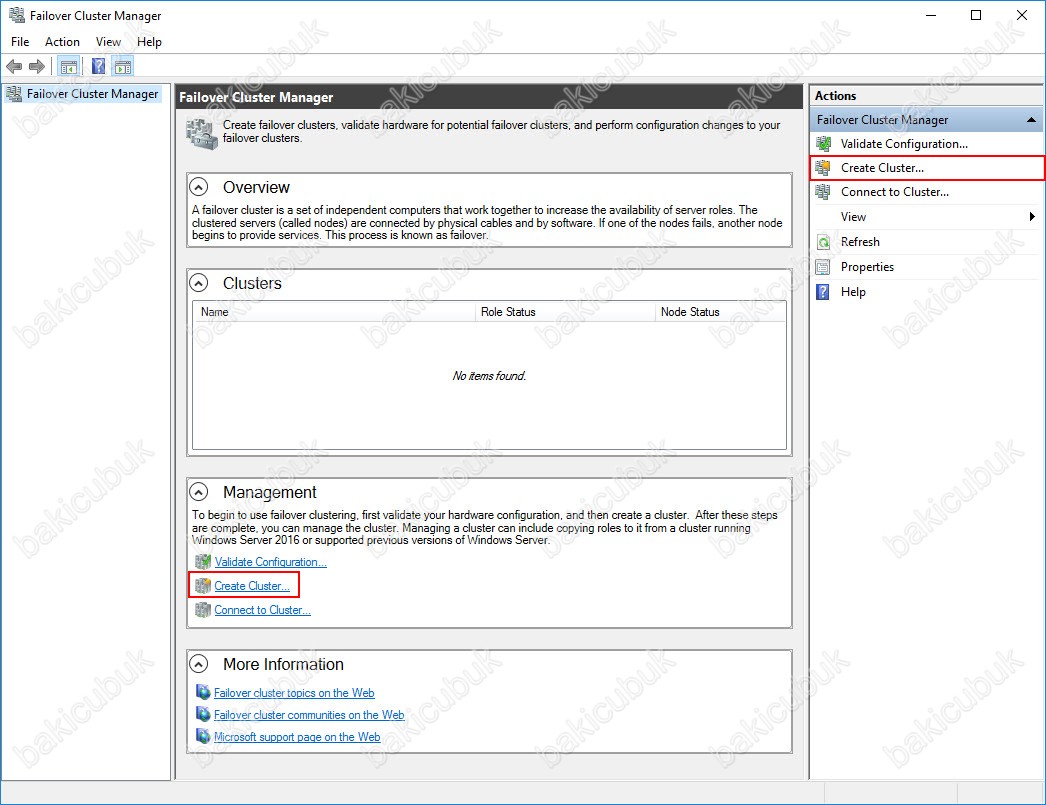

Failover Cluster Manager konsolu açıyoruz ve Management altinda bulunan Create Cluster ya da Actions menüsü altinda bulunan Create Cluster tıklayarak Failover Cluster yapısını yapılandırmaya başlayabilirsiniz.

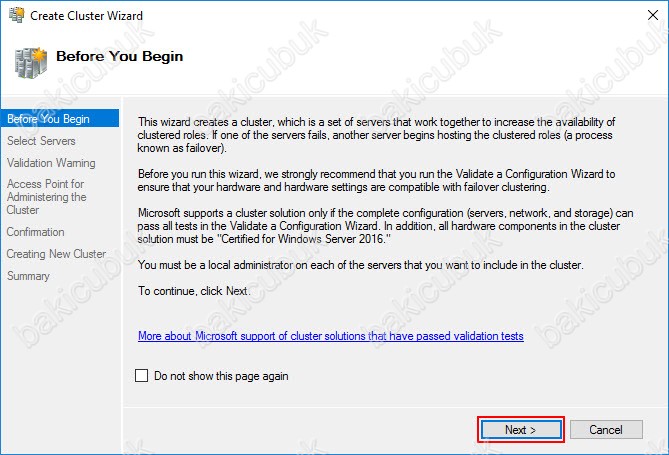

Before You Begin bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

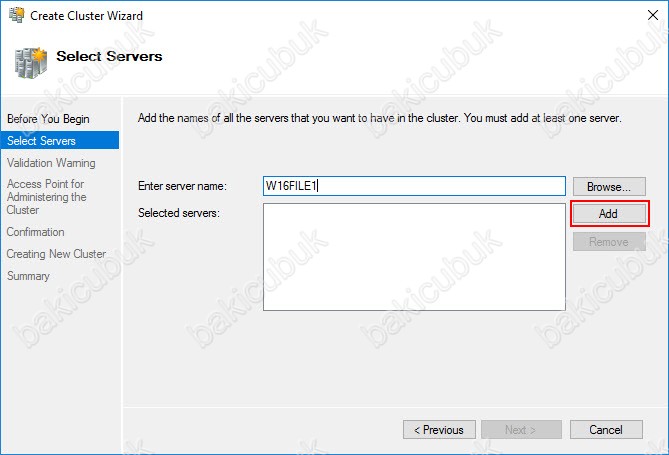

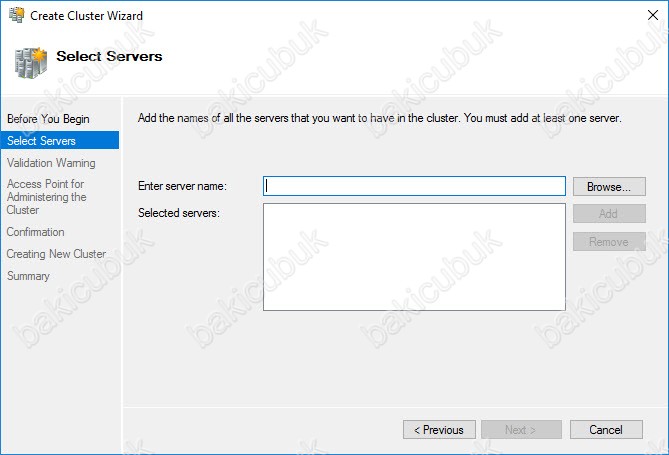

Select Servers ekranin Failover Cluster yapısına dahil edeceğiz sunucularımızı Enter server name bölümüne sunucumuzun ismini yazdiktan sonra Add diyerek ekleyebiliriz ya da sunucularımızı Browse diyerek Active Directory üzerinden arayarak ekleyebiliriz. Biz W16FILE1 ve W16FILE1 sunucularımı Enter server name bölümüne ismini yazarak Add diyerek ekleyeceğiz.

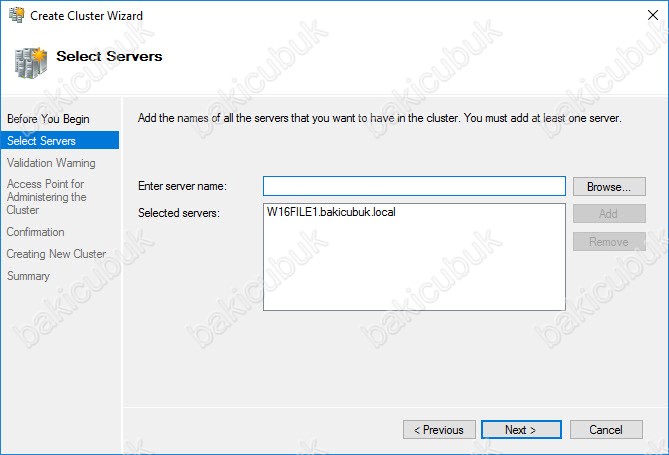

W16FILE1 ismindeki sunucumuzu Failover Cluster yapısına dahil ediyoruz.

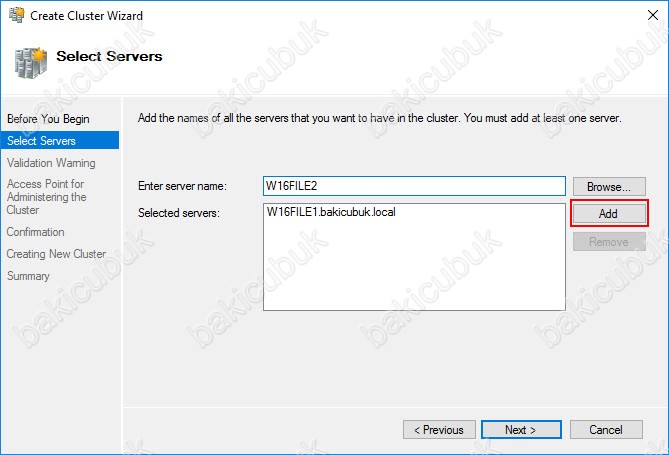

W16FILE2 ismindeki sunucumuzu Failover Cluster yapısına dahil ediyoruz.

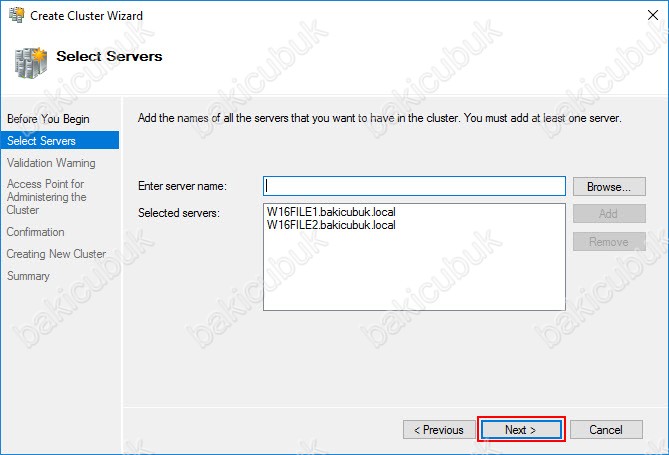

W16FILE1ve W16FILE2 sunucularımızı Failover Cluster yapısına dahil ettikten sonra Next diyerek devam ediyoruz.

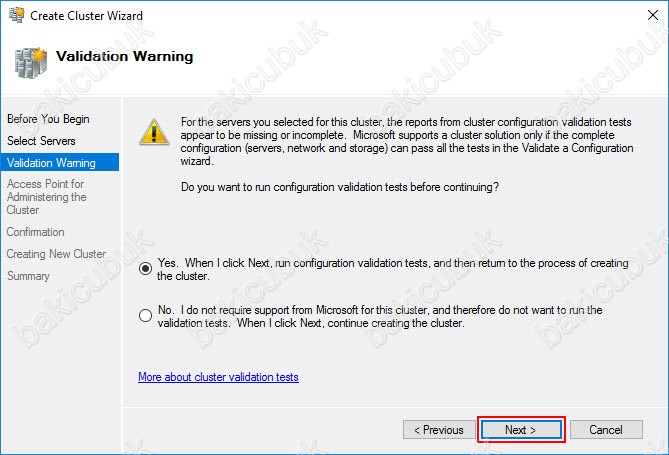

Validation Warning ekraninda Failover Cluster yapısını kurulumuna geçmeden sunucular üzerindeki yapılandırmalari gerekli rol ve özelliklerin kurulumunu sunucular üzerindeki donanım ve yazilim versiyonlarini test etmesi gerektiği uyarisi aliyoruz. Failover Cluster yapısı yapılandırmadan önce bu testi yapmanizi önemle tavsiye ediyorum zaten bu testi yapmdan Failover Cluster yapılandırma adimina geçemeyeceksiniz. Yes ile başlayan seçeneği seçip Next diyerek Failover Cluster ortaminin test işlemini başlatiyoruz.

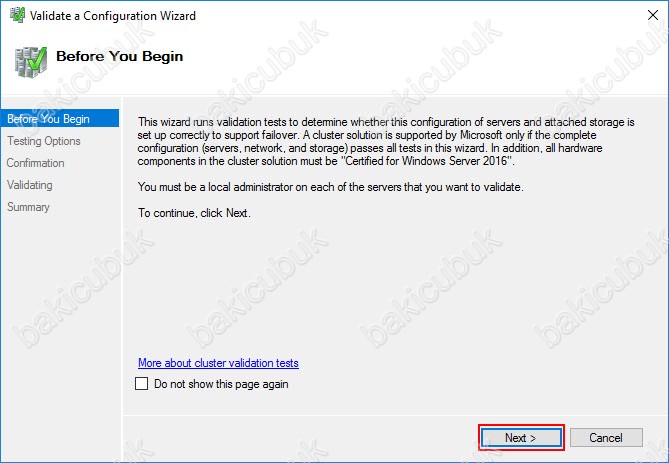

Before You Begin bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

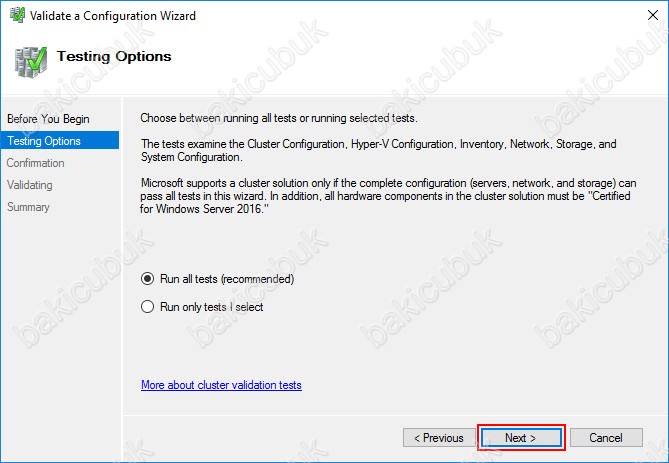

Testing Options ekraninda Failover Cluster yapımız için bütün testleri mi çalıştıracaksınız yoksa sistem ile ilgili sizin belirlediğiniz testler mi çalıştıracaksınız burda onu belirlememiz gerekiyor biz bütün testlerin yapılarak yapılandırma sirasinda sorunla karşılaşmamak için Run all tests seçeneğini seçiyoruz ve test işlemini başlatmak için Next diyerek devam ediyoruz.

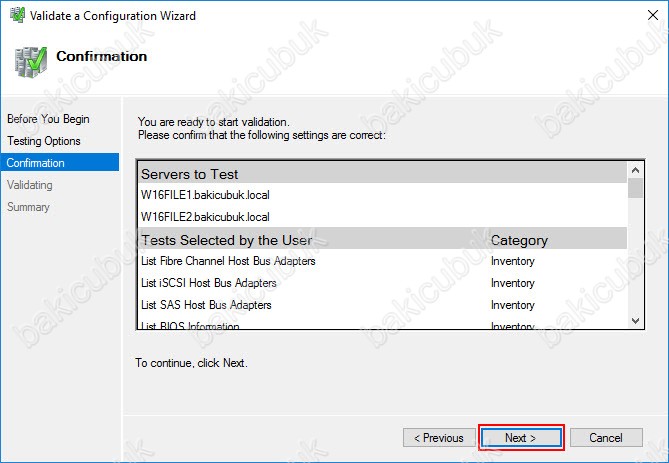

Confirmation ekraninda Failover Cluster yapımız için sunucular üzerinde yapılacak olan bütün testlerin bir listesini veriyor bizlere testi başlatmak için Next diyoruz.

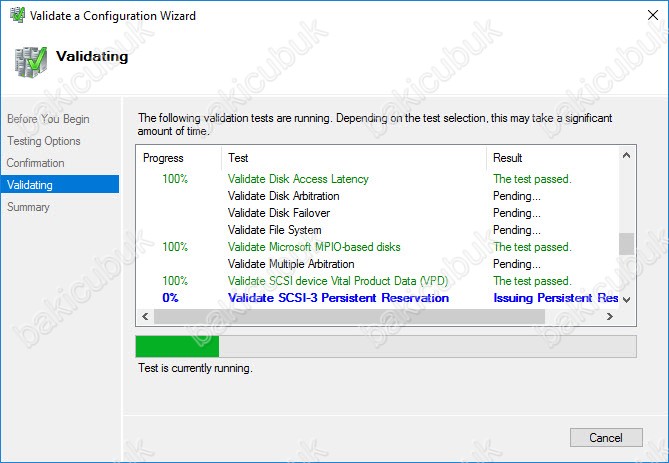

Validating ekraninda Failover Cluster yapımız için gerekli testlerin başladığını görüyoruz.

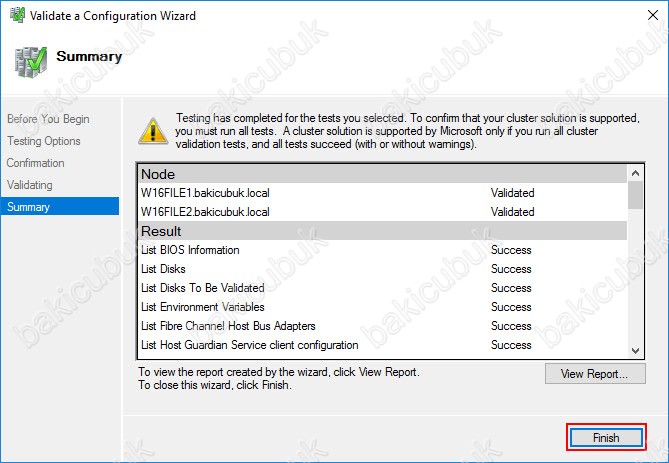

Summary ekraninda Failover Cluster ortamimimiz test raporlarini görüyoruz. Herhangi bir sorun olmadiğini görüyoruz. View Report diyerek raporu ayrintili bir şekilde inceleyebilirsiniz. Finish diyerek Validate a Configuration Wizard ekranını kapatıyoruz.

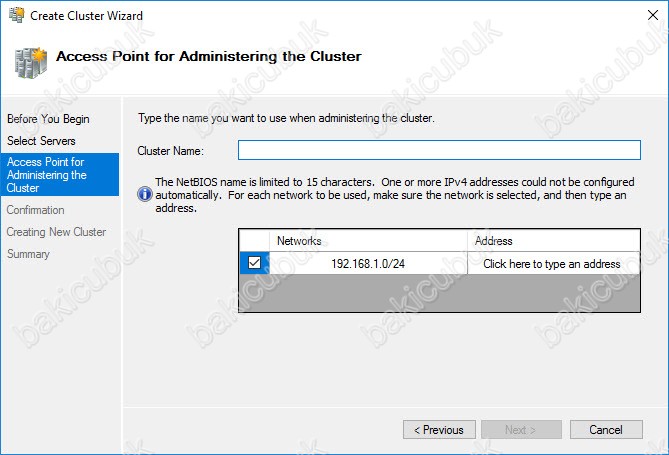

Access Point for Administering the Cluster ekrani geliyor karşımıza gerekli testleri tamamladiktan sonra Failover Cluster yapımız için bir isim ve IP Adresi belirtmemiz gerekiyor.

Cluster Name bölümüne Failover Cluster yapımız için bir isim veriyoruz. Address bölümüne Failover Cluster yapımız için bir IP Adresi yaziyoruz ve Next diyerek devam ediyoruz.

NOT : Burada vereceğiniz isim ve IP adresinin başka cihazlar tarafindan kullanılmıyor olmasina dikkat etmenizi önemle belirtmek isterim.

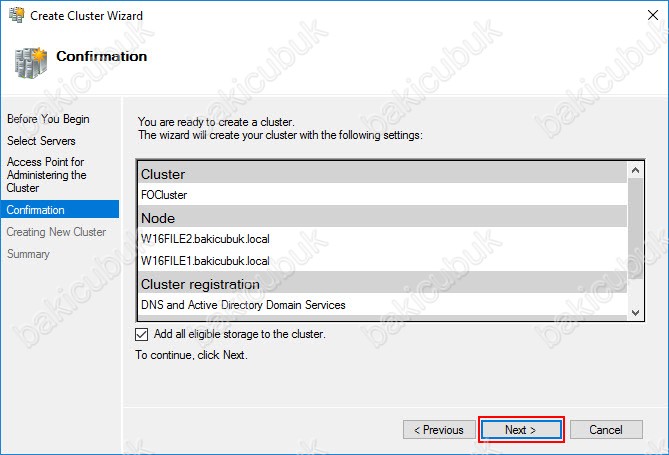

Confirmation ekraninda Failover Cluster yapımızın ismini Failover Cluster yapımızda kullanılacak olan sunucularimizi ve Failover Cluster yapımızın IP Adresini görüyoruz. Next diyerek devam ediyoruz.

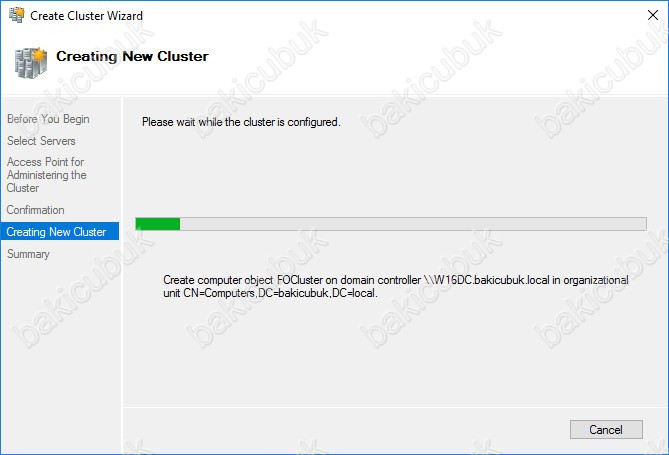

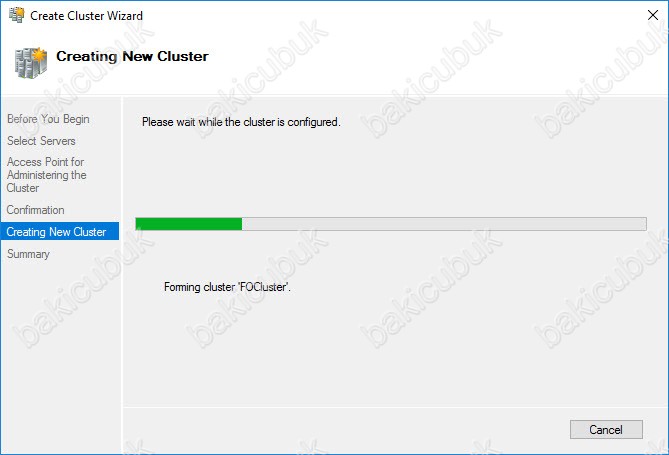

Creating New Cluster ekraninda Failover Cluster yapımız oluşturulmaya başlandiğini görüyoruz.

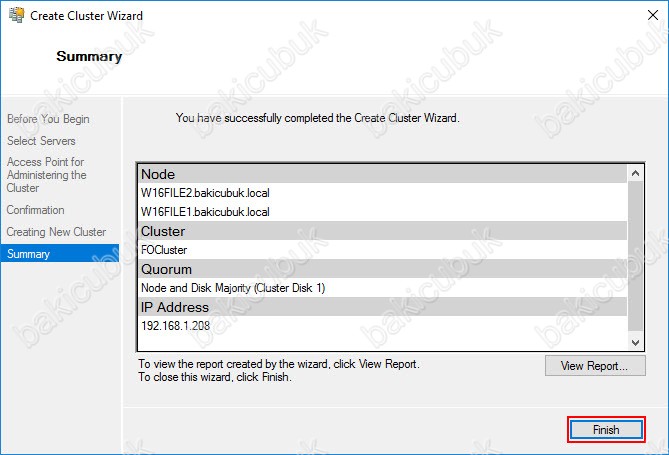

Summary ekraninda Failover Cluster yapımızın sorunsuz bir şekilde oluşturulduğu görüyoruz. Finish diyerek Failover Cluster Wizard ekranini kapatiyoruz.

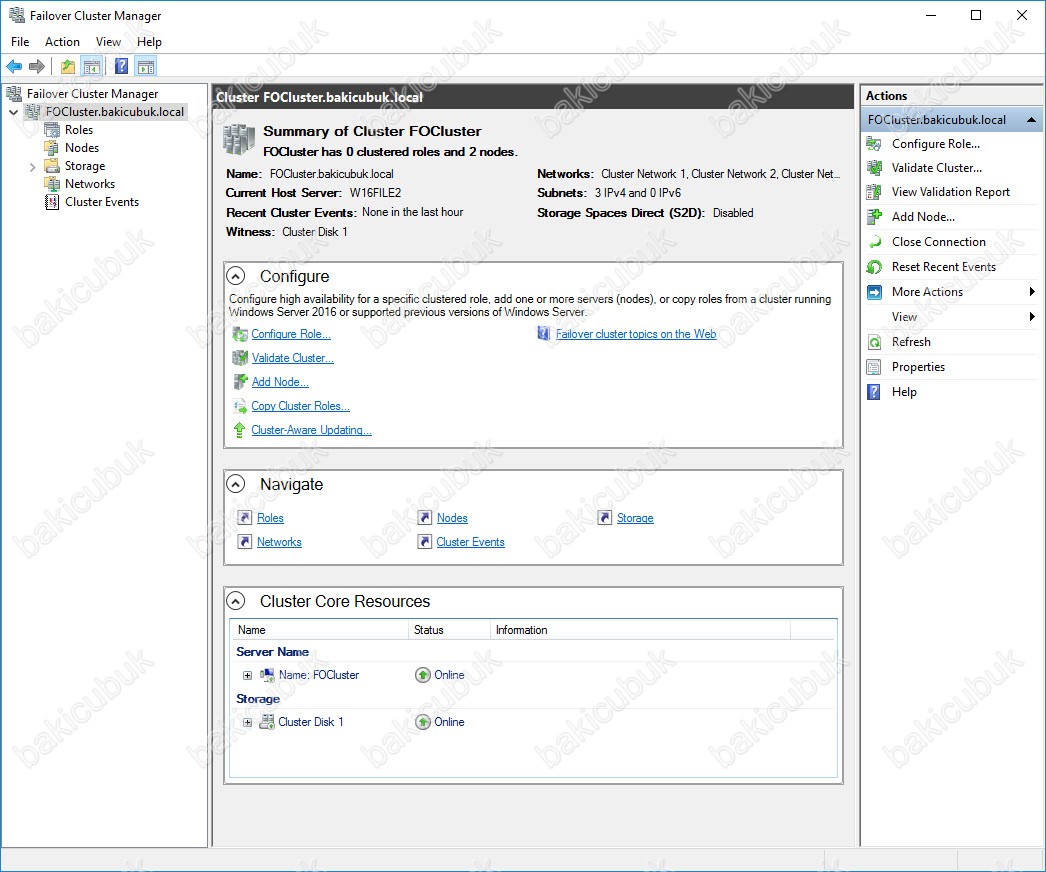

Failover Cluster Manager konsolu geri geldiğimizde Failover Cluster yapımızla ilgili Summary of Cluster FOCluster bölümünde yapımız ile ilgili bilgilerin geldiğini görüyoruz. FOCluster.bakicubuk.local ismi altina geldiğimizde Failover Cluster yapımızla ilgili Roles,Nodes,Storage,Networks ve Cluster Events bölümlerinin geldiğini görüyoruz.

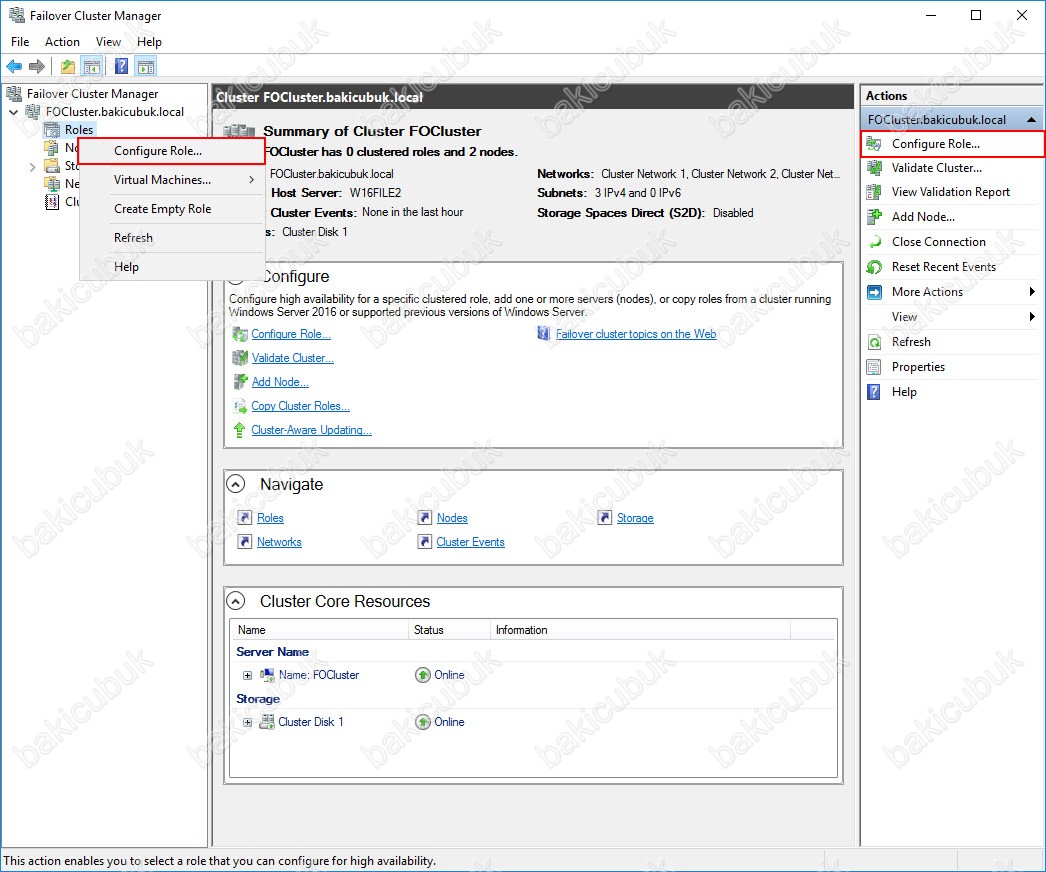

Failover Cluster Manager konsolunda FOCluster.bakicubuk.local isimli Cluster yapısı üzerine sağ tuş Configure Role ya da Actions menüsü altında Configure Role diyoruz.

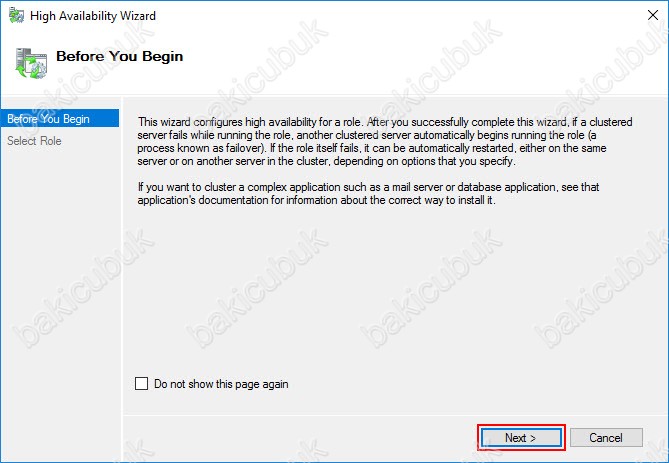

Before You Begin bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

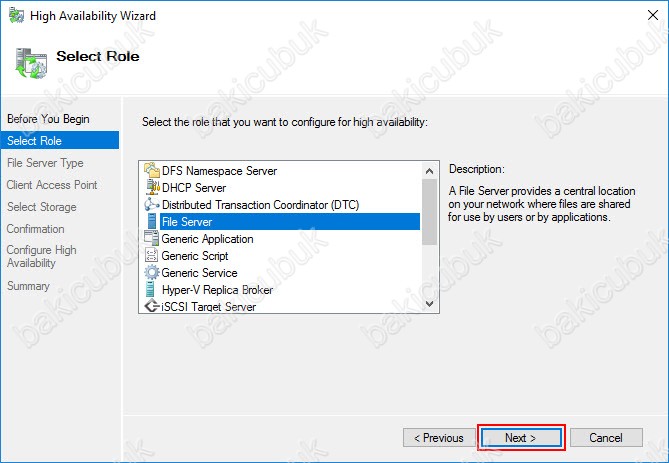

Select Role ekrani geliyor karşımıza bu ekranda High Availability ( Yüksek Erişebilirlik ) olarak yapılandıracağımız rolleri görüyoruz. Select Role ekrani File Server üzerinde High Availability ( Yüksek Erişebilirlik ) yapısını kuracağımız için File Server rolünü seçiyoruz ve Next diyerek devam ediyoruz.

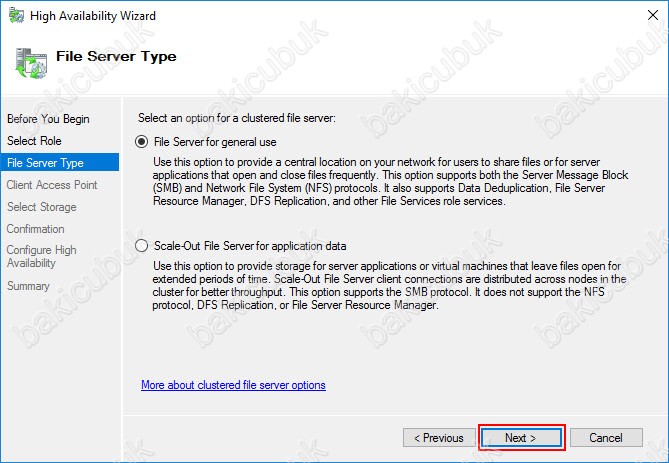

File Server Type ekraninda oluşturulacak olan File Server Failover Cluster yapısı için iki seçenek bulunmaktadır. İlk seçenek önceki sürümlerde de desteklenen ve Standart File Server Failover Cluster dosya sunucusu hizmeti veren File Server for general use dir.

İkinci seçenek ise Scale-Out File Server for application data dır. SMB Scale-Out olarak da adlandırılan bu özellik sayesinde uygulama verilerinin ( Hyper-V ve SQL Server ) tutulduğu dosya paylaşımları tüm cluster üyeleri üzerinde aktif olarak görüntülenebilir. Aktif-aktif olarak da adlandırılan bu yöntem sayesinde oluşturulan bir dosya paylaşımına tüm cluster üyeleri üzerinden ulaşılması mümkündür.

Ben Standart bir File Server Failover Cluster yapısı kuracağımız için File Server for general use seçeneğini seçiyoruz.

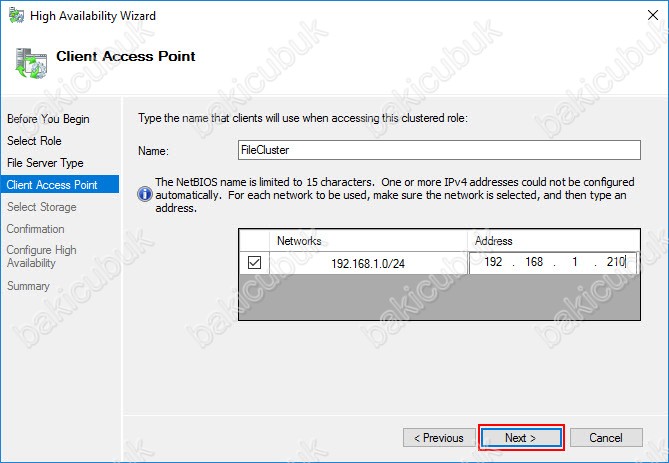

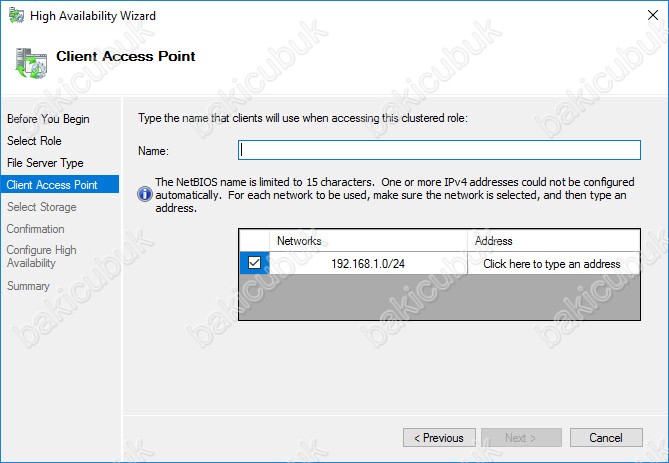

Client Access Point ekraninda oluşturacağım File Server Failover Cluster yapısı için bir Name ve Ip Address belirtmemiz gerekiyor. Aslinda Failover Cluster yapısını kurarken yaptığımız yapılandırma ile ayni mantikta çalışmaktadir. Yapılandırdığımız File Server Failover Cluster ortami sanki ortamda tek bir sunucu gibi Active Directory’ mize bir bilgisayar olarak tanımlanacaktır.

NOT : Burada vereceğiniz isim ve IP adresinin başka cihazlar tarafindan kullanılmıyor olmasina dikkat etmenizi önemle belirtmek isterim.

Name bölümüne File Server Failover Cluster yapımız için bir isim veriyoruz. Address bölümüne File Server Failover Cluster yapımız için bir IP Adresi yaziyoruz ve Next diyerek devam ediyoruz.

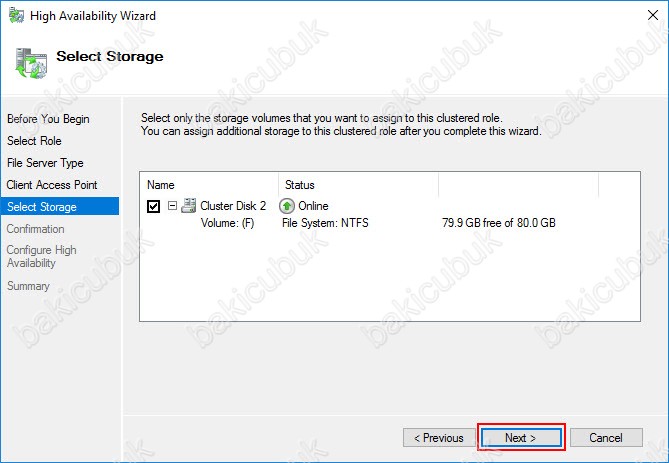

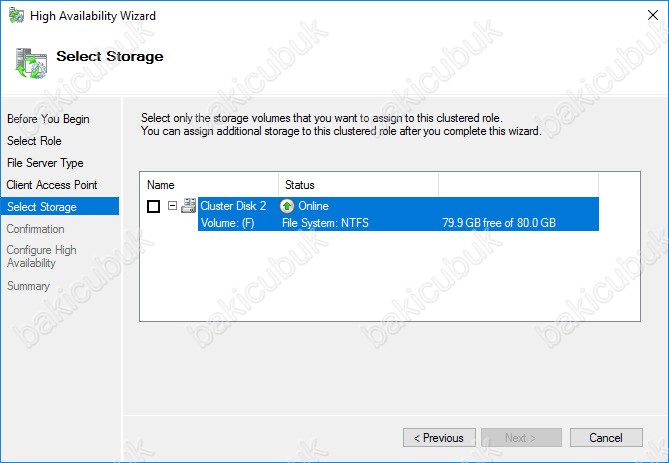

Select Storage ekraninda File Server Failover Cluster yapımızın hangi Storage alanini kullanacağını belirlememiz gerekiyor.

Select Storage ekraninda gerekli yapılandırmayi tamamladiktan sonra Next diyerek devam ediyoruz.

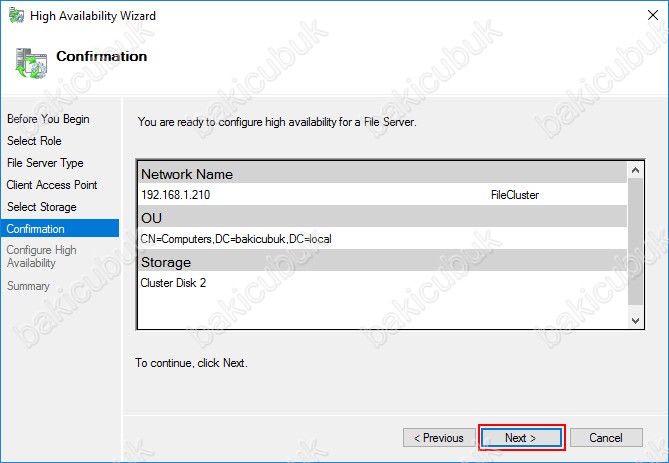

Confirmation ekraninda görüldüğü gibi File Server Failover Cluster yapısı için kullanılacak olan Storage, Network Name ortamdaki Active Directory yapımız için bu sunucu isminin oluşturulacağını ve IP Adres bilgilerini gösteriyor herhangi bir sorun yok ise Next diyerek yapılandırmaya devam ediyoruz.

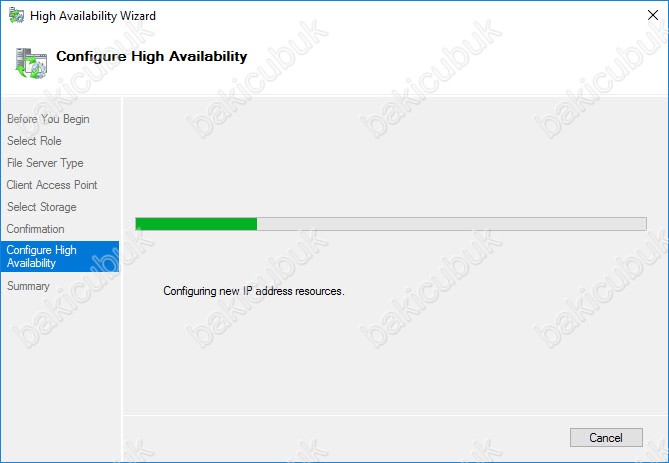

Configure High Availabitiy ekraninda File Server Failover Cluster yapımız yapılandırmaya başlandiğini görüyoruz.

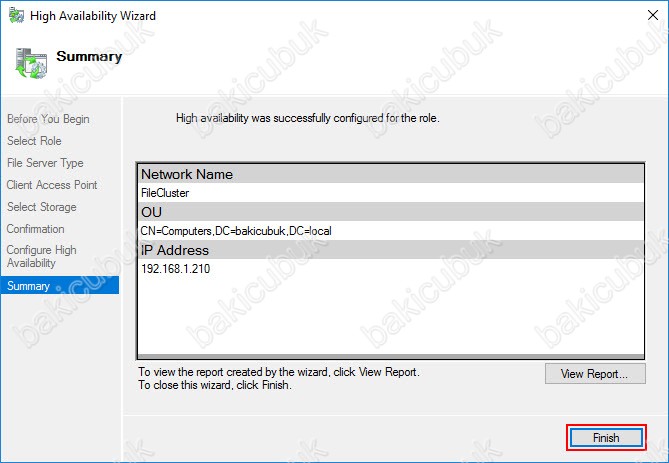

Summary ekraninda File Server Failover Cluster yapımızın sorunsuz bir şekilde oluşturulduğu görüyoruz. Finish diyerek High Availability Wizard ekranini kapatiyoruz.

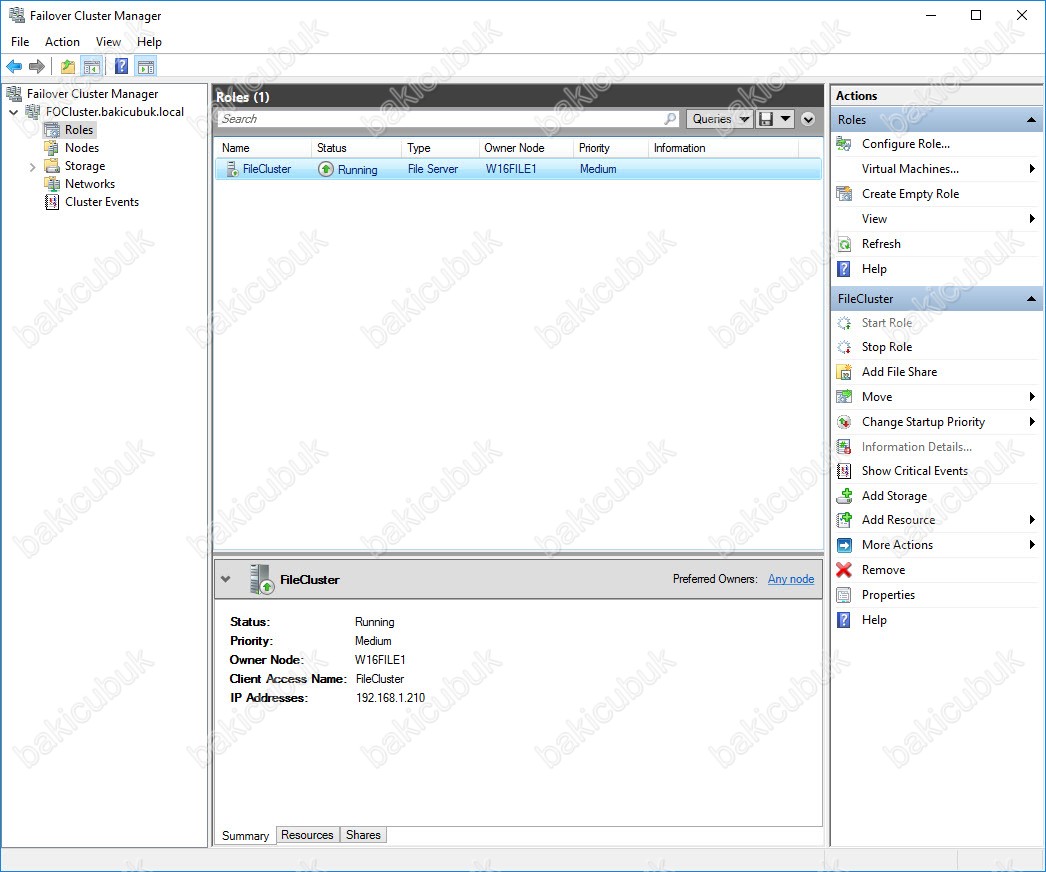

Failover Cluster Manager konsolumuzu geri geldiğimizde Roles bölümünde ve FileCluster isminde File Server Failover Cluster yapımızın Running durumda olduğunu görüyoruz.

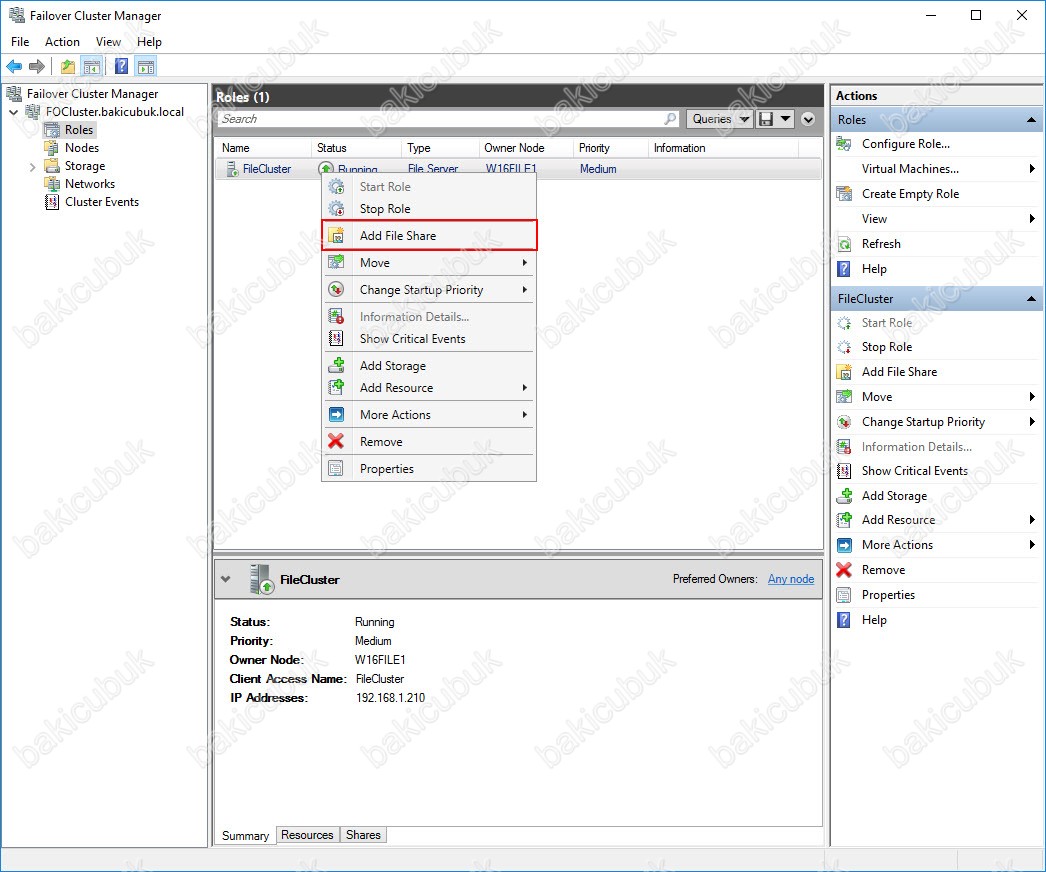

Failover Cluster Manager konsolu üzerinde FileCluster rolümüz üzerine sağ tuş yaparak Add File Share diyoruz.

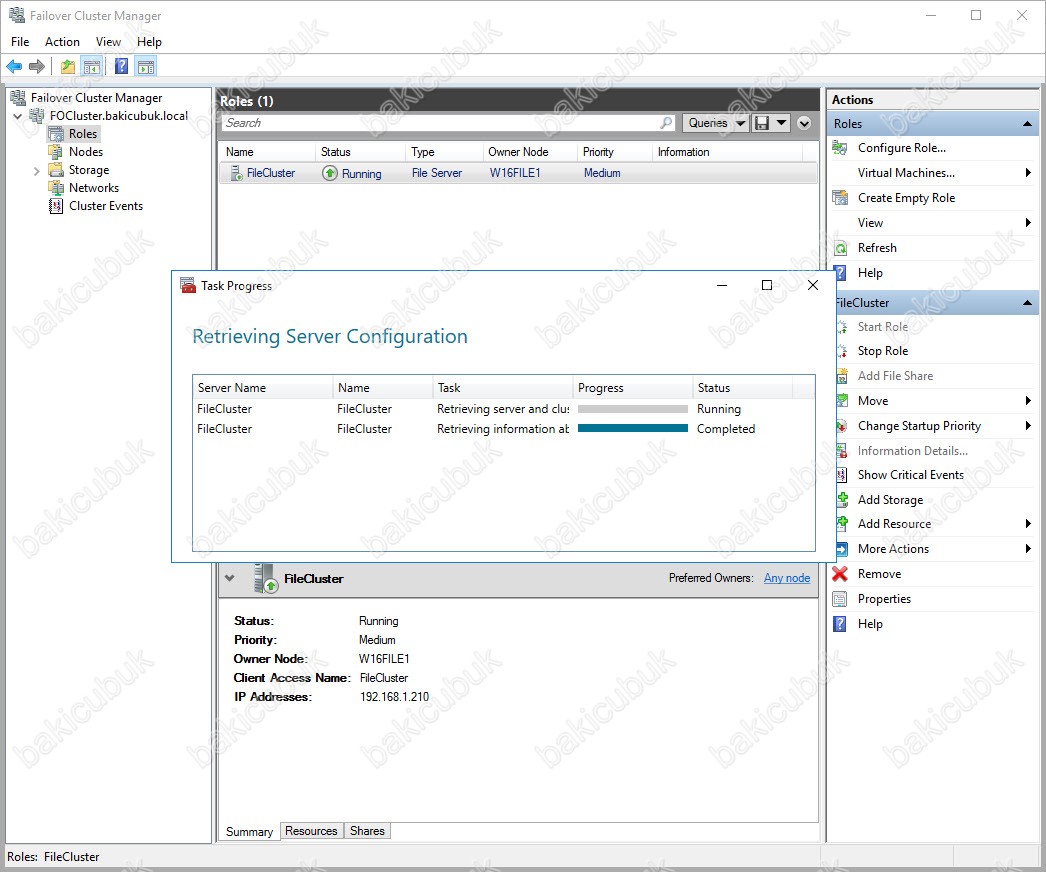

Task Progress ekraninda sunucumuzda yapılandırma işleminin yapıldığını görüyoruz.

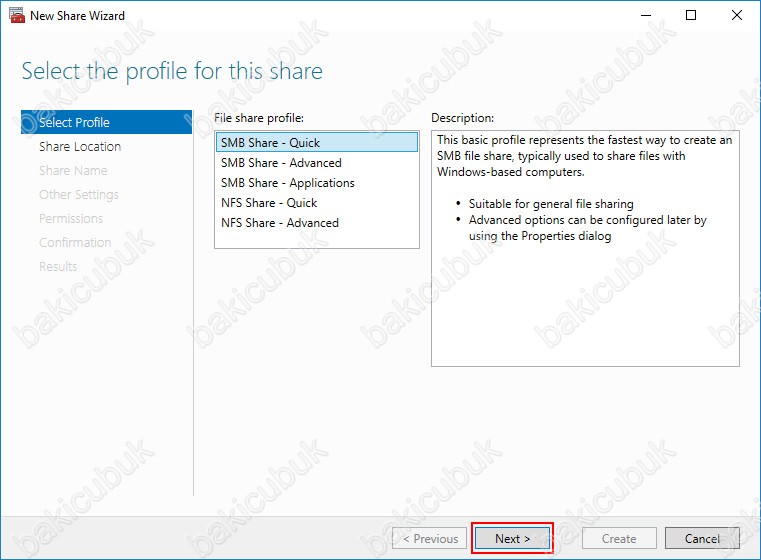

Select the profile for this share ekraninda yapılandırma için bir seçenek seçmemiz gerekiyor. Select the profile for this share ekranın da görüldüğü gibi 3 farklı SMB paylaşımı ve 2 farklı NFS dosya paylaşımı yapılandırılabilir. SMB Share – Quick seçeneği ile hızlı yapılandırma gerçekleştirilir ve ek ayarlar sonradan uygulanabilir. SMB Share Advanced seçeneği ile sihirbaz boyunca var olan tüm yapılandırmalar yapılandırılabiliriz. SMB Share Applications ile ise uygulama verilerinin tutulabileceği paylaşımlar oluşturulabilir. Ben SMB Share – Quick seçeneğini işaretliyoruz ve Next diyerek devam ediyoruz.

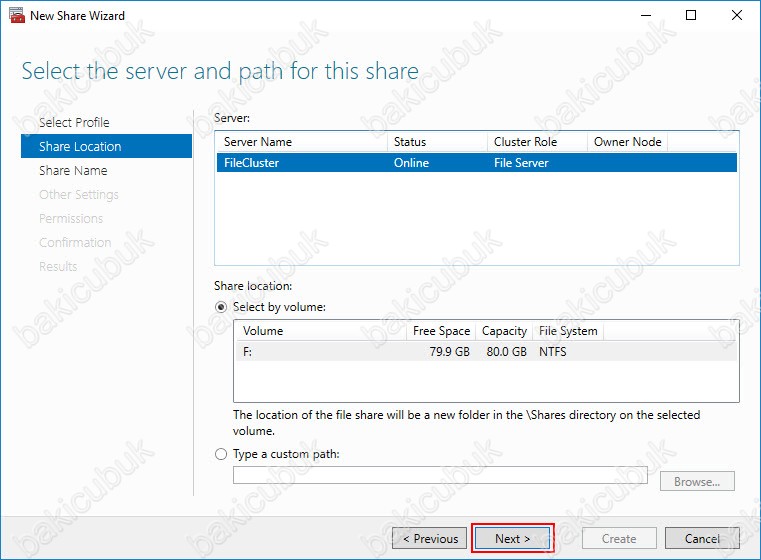

Select the server and path for this share ekraninda oluşturulacak olan Folder’ımızın hangi dizin altinda tutulacağını belirliyoruz ve Next devam ediyoruz.

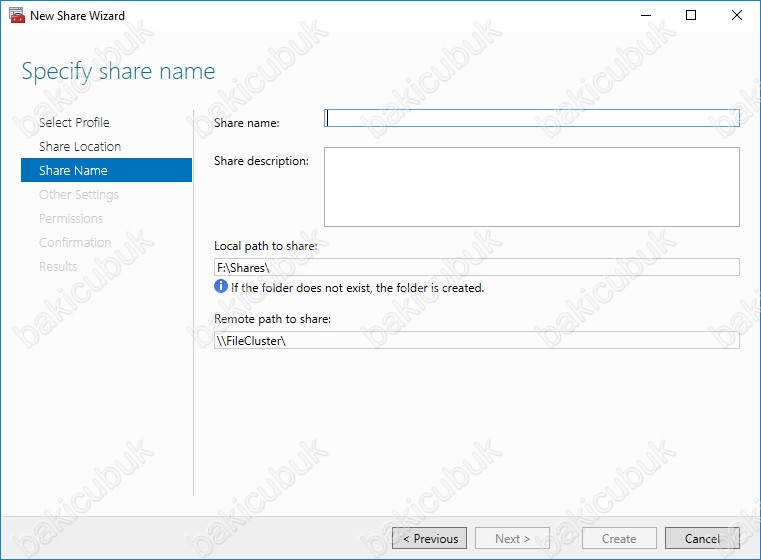

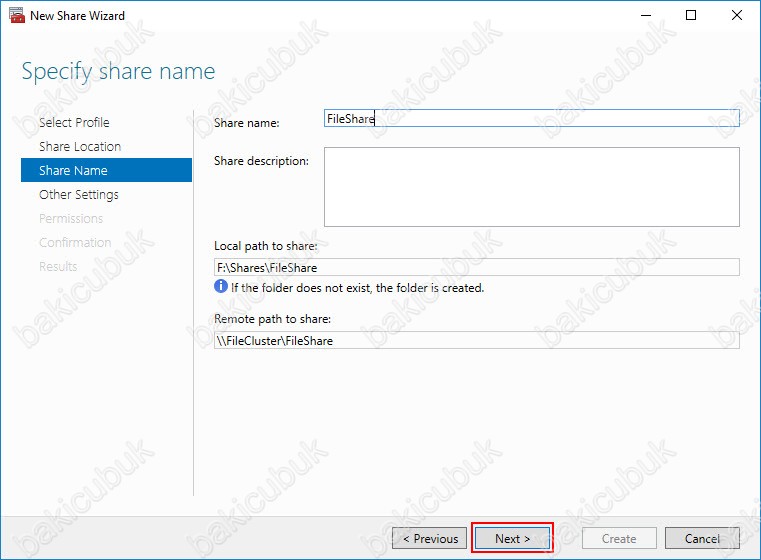

Specify share name ekraninda oluşturacağımız folder’ımız için Share Name bölümünde bir isim belirlememiz gerekiyor.

Specify share name ekraninda Share name kısmına ben FileShare olarak belirliyorum. Share name bölümüne verdiğimiz isim otomatik olarak Local path to share ve Remote path to share kısmına yazılacaktır. Folder’ımıza bir isim yapılandırdıktan sonra Next diyerek devam ediyoruz.

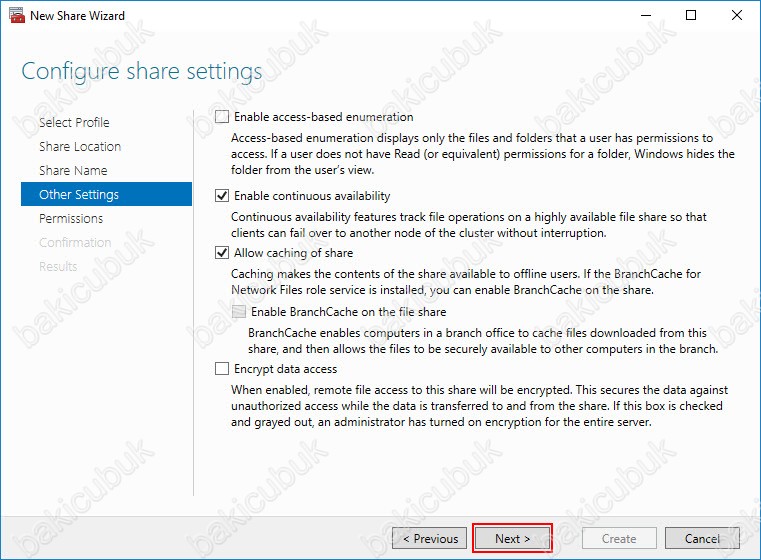

Configure share settings ekraninda Enable continuous availability ve Allow caching of share bölümlerini işaretli olarak geldiğiniz görüyoruz ben default ayarlarda herhangi bir değişiklik yapmadan Next diyerek devam ediyoruz.

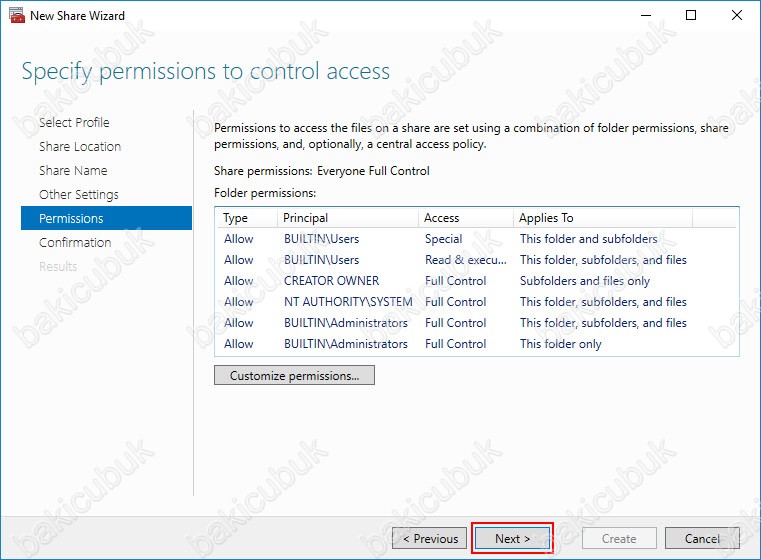

Specify permissions to control Access ekranin da oluşturacağımız Folder üzerinde yetkili User ( Kişi ) ve Group ( Gup ) ayarlarını görüyoruz. Customize permissions bölümüden ayarları kendinize göre yapılandırabilirsiniz. Biz herhangi bir değişiklik yapmadan Next diyerek devam ediyoruz.

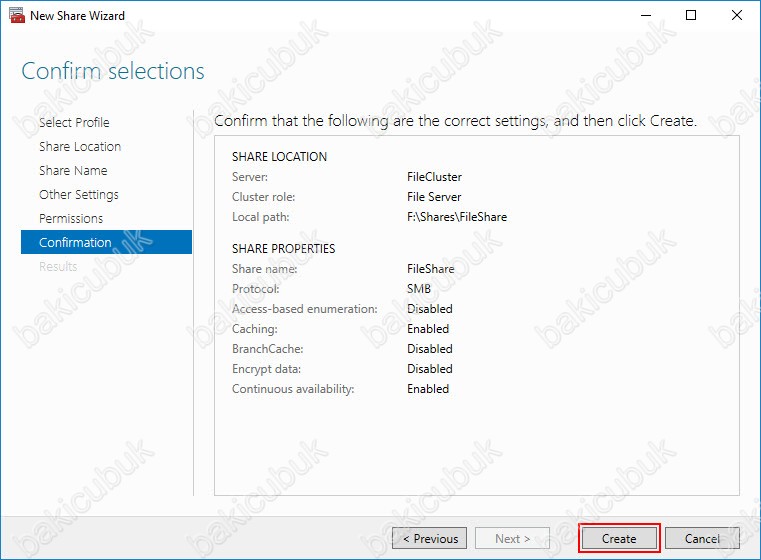

Confirmation ekranında yapmış olduğumuz yapılandırma ile ilgili bilgileri görüyoruz. Folder’ımızın File Server Failover Cluster yapımızdaki Server ismi, Cluster Role olarak File Server olduğu, Local patch bölümünde paylaşım da network yapımız içindeki ismi,hangi protokolü kullandığı dataların encrypt edilip edilmeyeceği gibi bilgileri görmekteyiz. Create diyerek yapılandırmamizi tamamliyoruz.

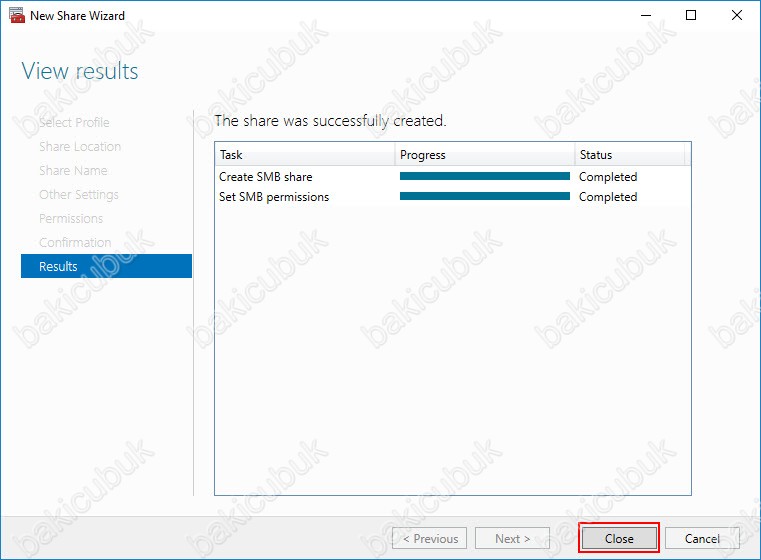

View Results ekraninda yapılandırmanin oluşturulduğunu ve yetkilendirmelerin yapıldığını görüyoruz artık Close diyerek New Share Wizard ekranini kapatıyoruz.

File Server Failover Cluster yapımızın çalışıp çalışmadığını test ediyoruz. Oluşturumuş olduğumuz paylaşım dizini içine bazi dosyalar atacağız ve sunucularimdan birini Down duruma geçireceğiz. Ortamımızda bulunan Active Directory Domain sunucusu üzerinden Run ( Çalıştır ) açıyoruz ve \\filecluster\FileShare yazarak oluşturmuş olduğumuz paylaşım klasörüne ulaşmayi deniyoruz.

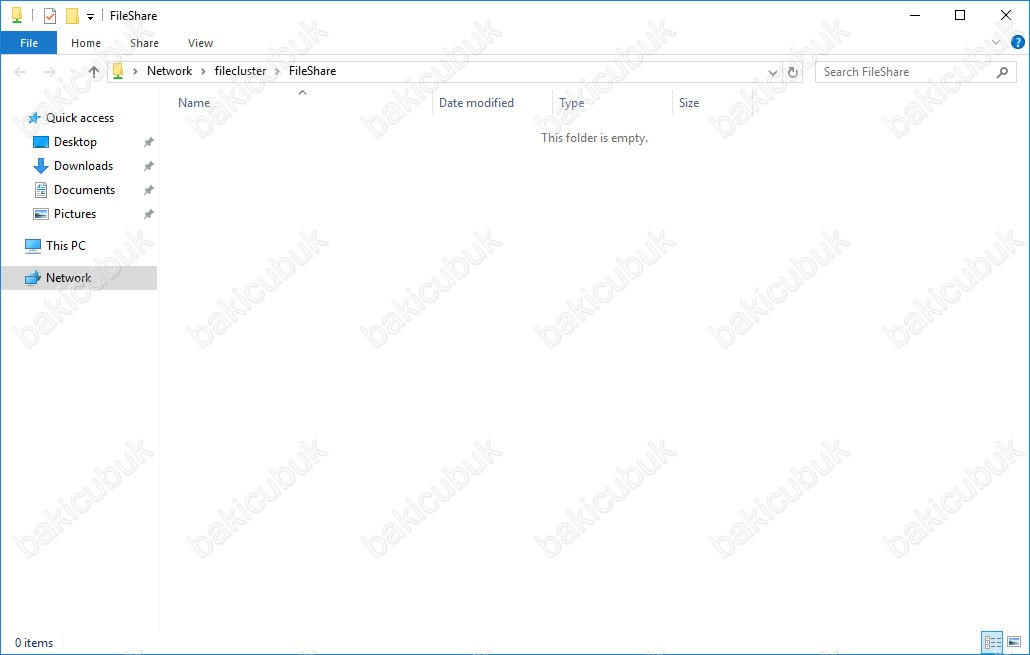

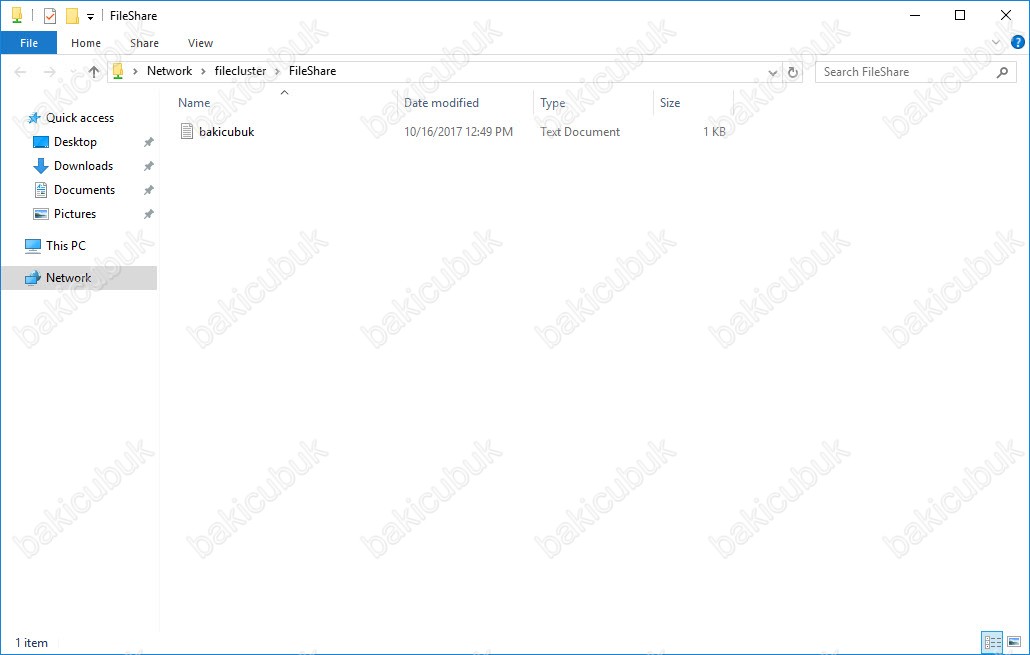

Gördüğünüz gibi oluşturmuş olduğumuz \\filecluster\FileShare dizinine ulaşabiliyoruz.

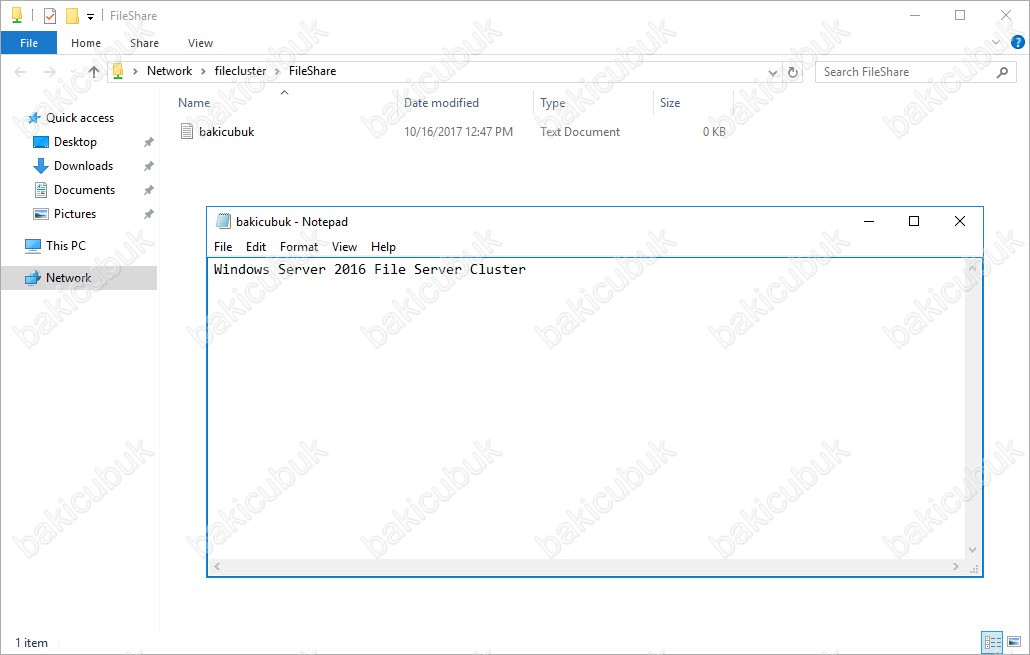

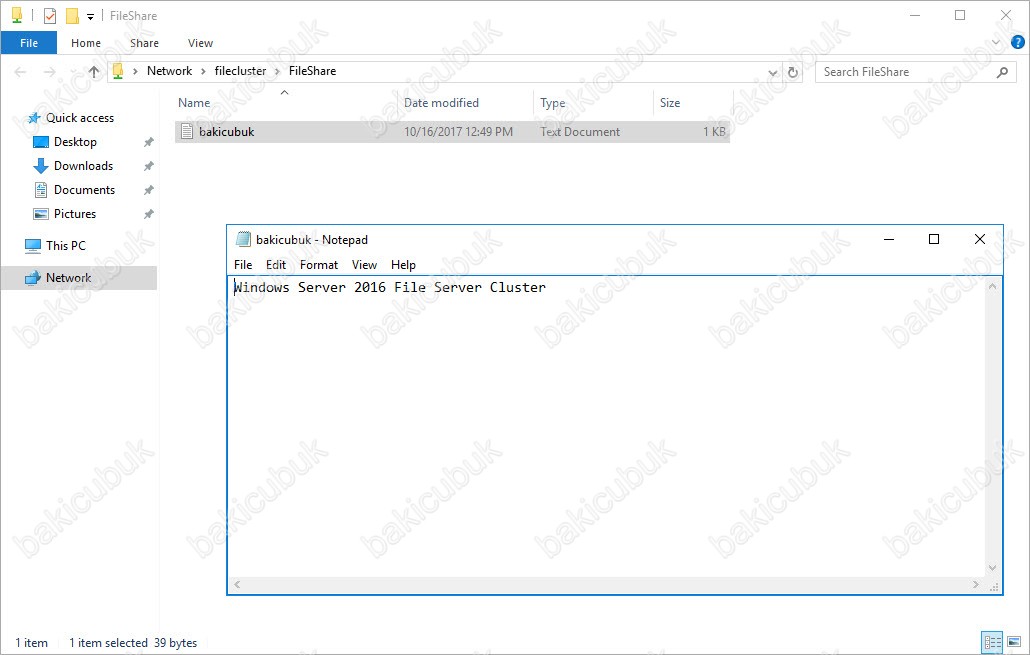

\\filecluster\FileShare dizini altinda bakicubuk isminde bir dosya oluşturuyorum.

Failover Cluster Manager konsolumuzu geri geldiğimizde Roles bölümünde ve FileCluster ismindeki File Server Failover Cluster yapımızın Running olarak görüyoruz.

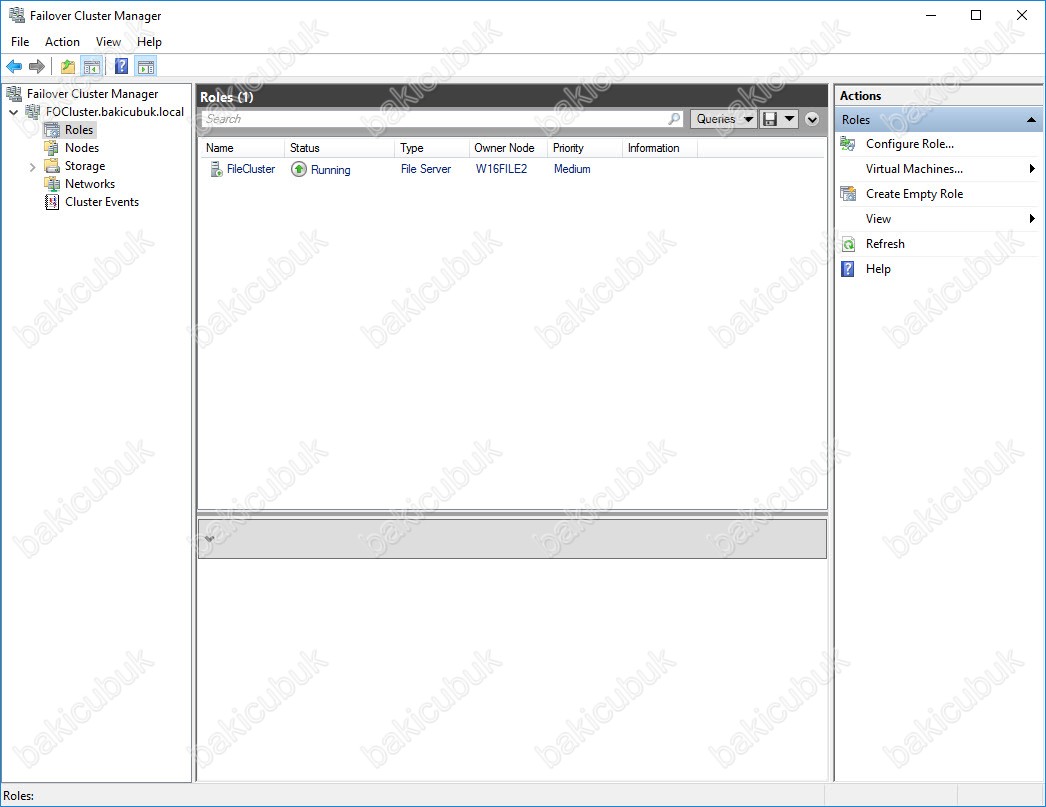

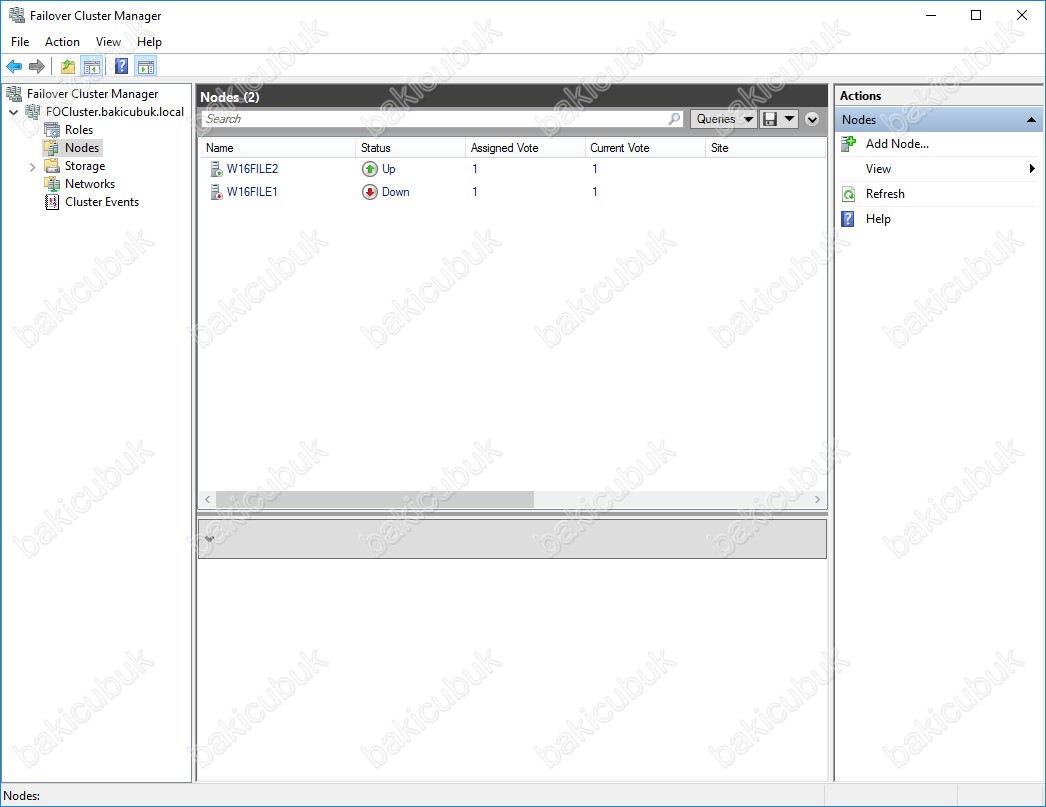

W16FILE1 isimli sunucumuz kapatıyoruz. Failover Cluster Manager konsolunda Nodes bölümüden W16FILE1 isimli sunucumuz Down durumda olduğunu görüyoruz.

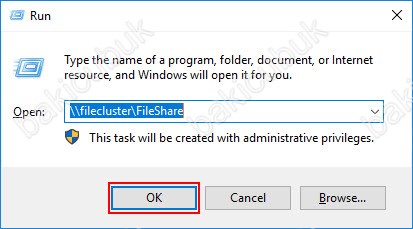

Ortamımızda bulunan Active Directory Domain sunucusu üzerinden Run ( Çalıştır ) açıyoruz ve \\filecluster\FileShare yazarak oluşturmuş olduğumuz paylaşım klasörüne tekrar ulaşmayı deniyoruz.

Gördüğünüz gibi W16FILE1 isimli sunucumuz Down durumda olmasina rağmen oluşturmuş olduğumuz \\filecluster\FileShare dizinine ulaşabiliyoruz.
