Daha önceki yazılarımızda IBM Storwize V5030 Storage kurulumu ve IBM Storwize V5030 Pool Yapılandırması anlatmıştık Bu yazımızda da IBM Storwize V5030 üzerinde Raid yapılandırmasını anlatıyor olacağız.

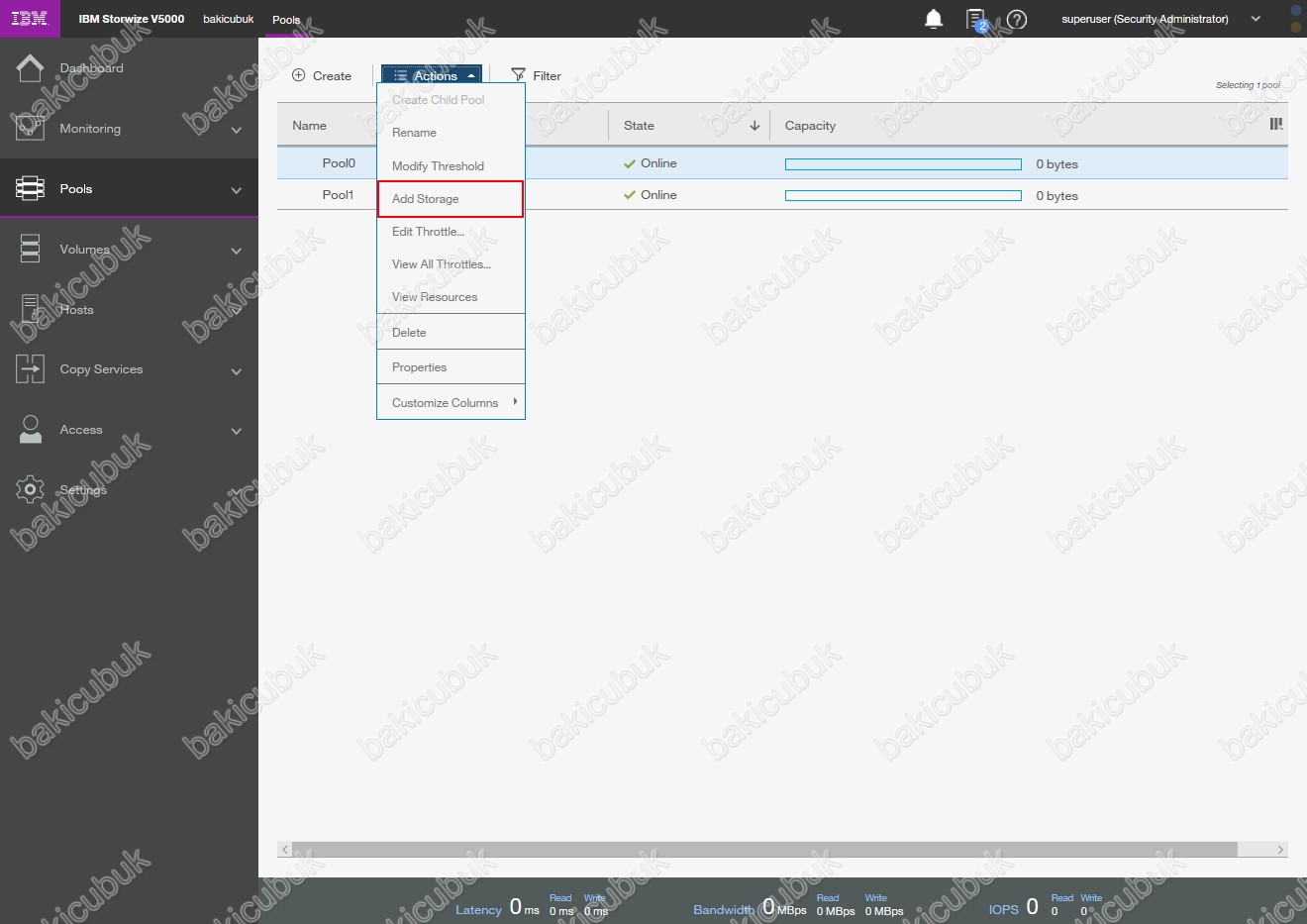

IBM Storwize V5030 Storage Management Konsolu üzerinde Pools menüsü altinda Actions menüsünden ya da yapılandıracağınız Pool üzerinde sağ tuş Add Storage diyoruz. Biz Pool0 üzerinde gerekli yapılandırmayı yapıyor olacağız.

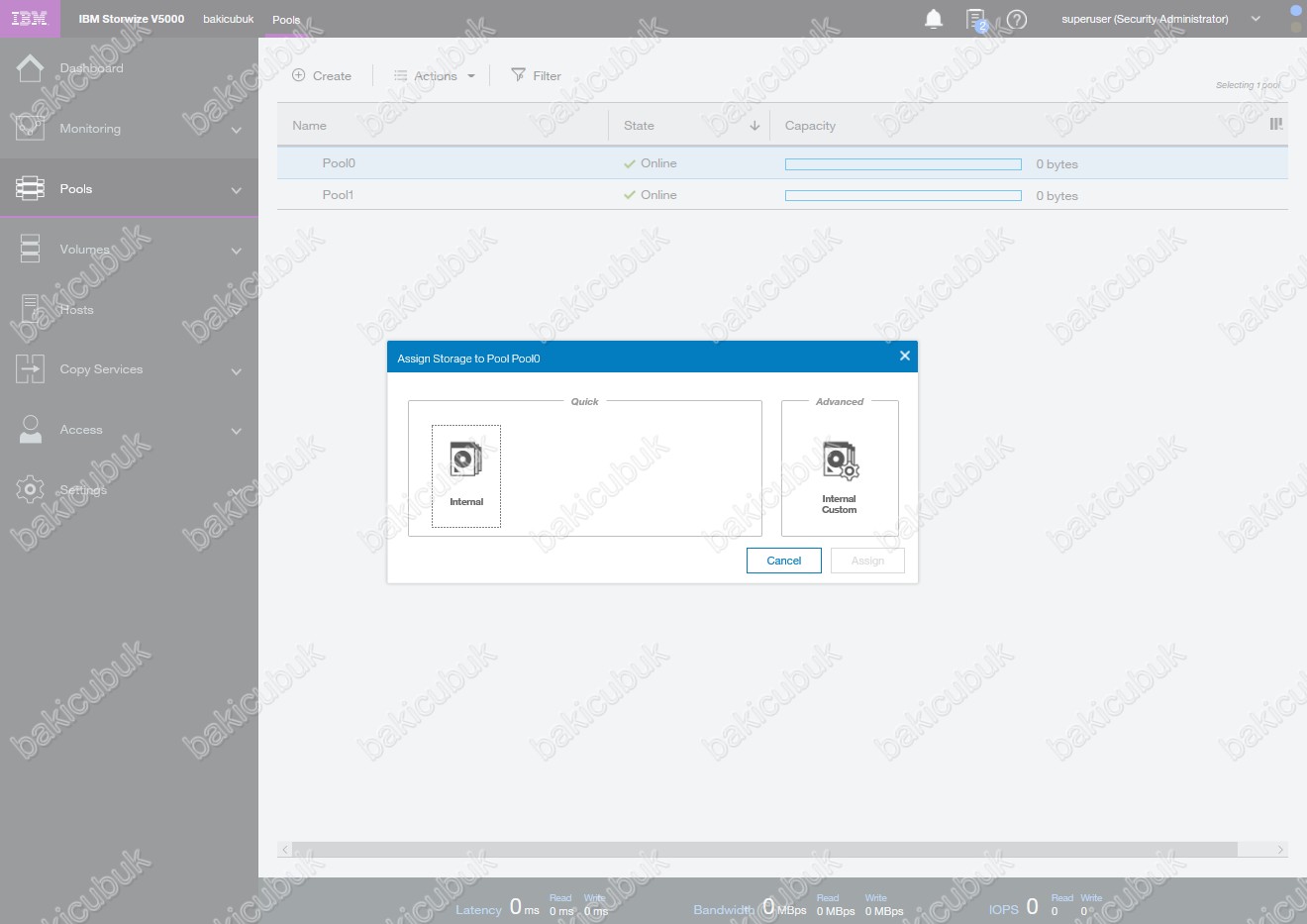

Assing Storage to Pool Pool0 menüsü geliyor karşımıza eğer yapımız üzerinde birden fazla Storage olsaydı Internal ve External olarak gelecek. Benim ortamımda sadece tek bir Storage olduğu için sadece Internal olarak gelmektedir.

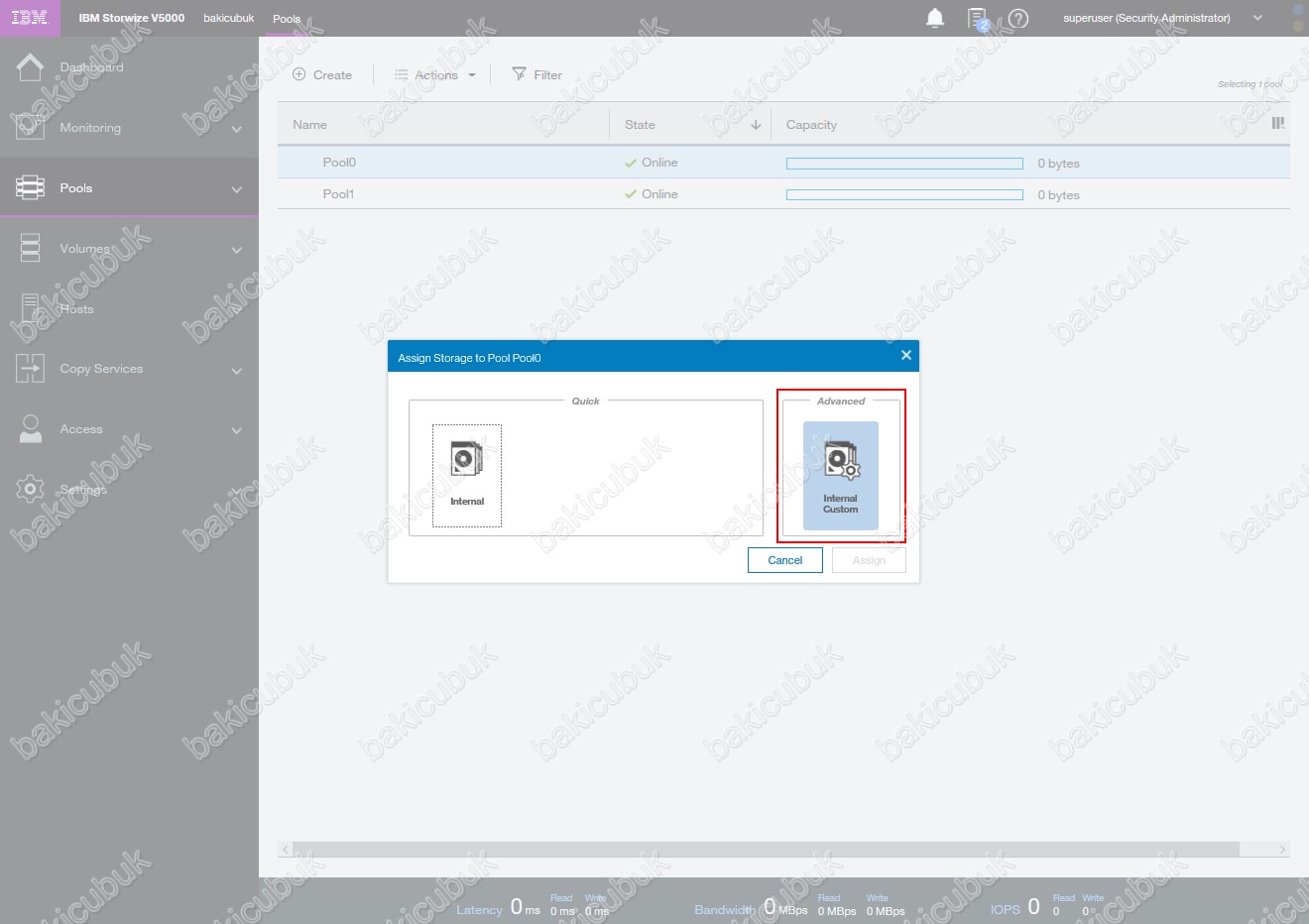

Assing Storage to Pool Pool0 menüsünde Advanced bölümü altında bulunan Internal Custom seçeneğini seçiyoruz.
Assing Storage to Pool Pool0 menüsünde Advanced bölümü altında bulunan Internal Custom seçeneğini seçtikten sonra Drive Assignment seçeneğinin geldiğini görüyoruz.

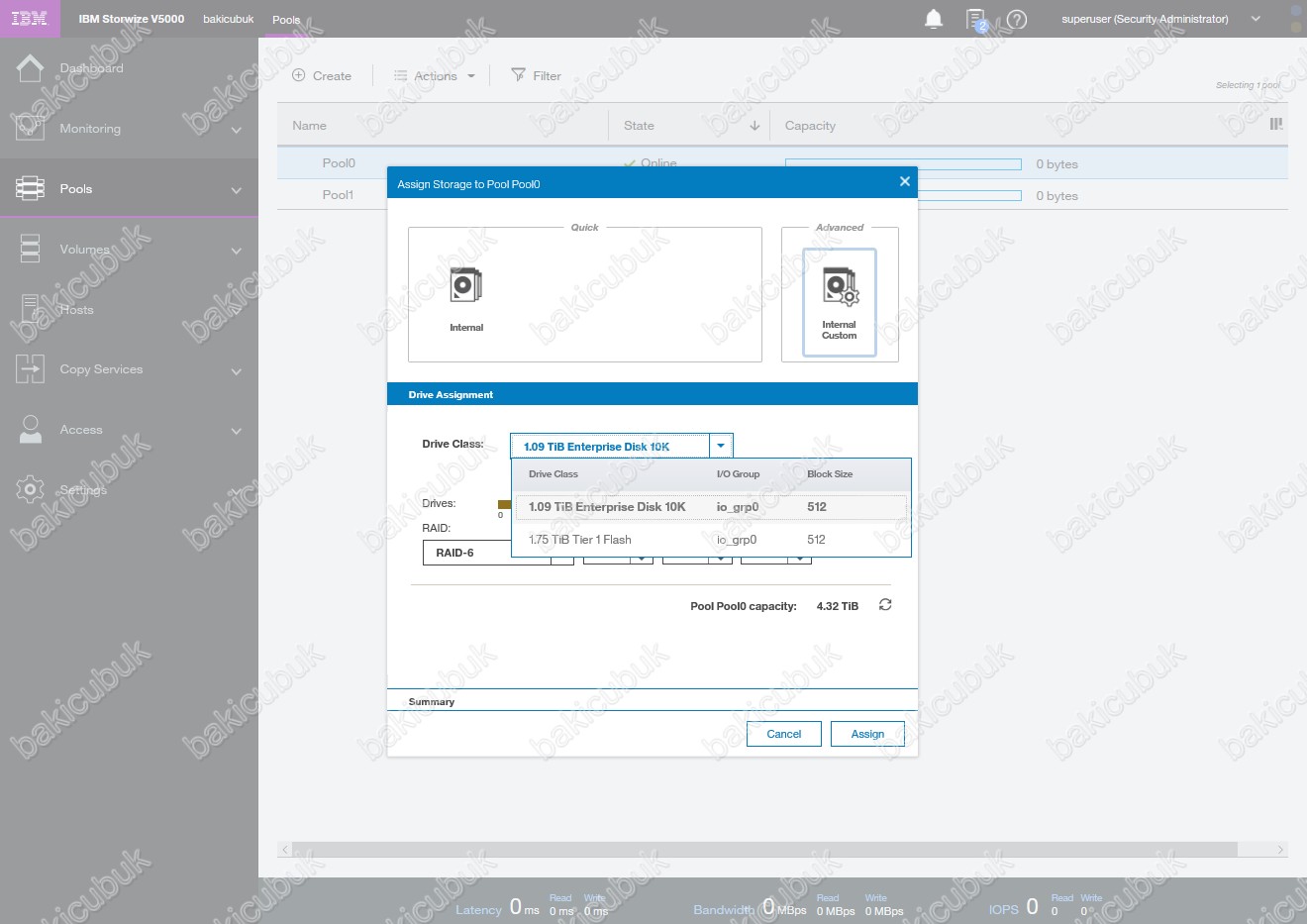

Drive Assignment ekranında bulunan Drive Class seçeneğinde IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) ve 1.75 TİB Tier 1 Flash ( SSD Disk ) görüyoruz. IBM Storwize V5030 Storage üzerinde hangi Diskler üzerinde RAID yapılandırması yapacaksanız onu seçebilirsiniz.

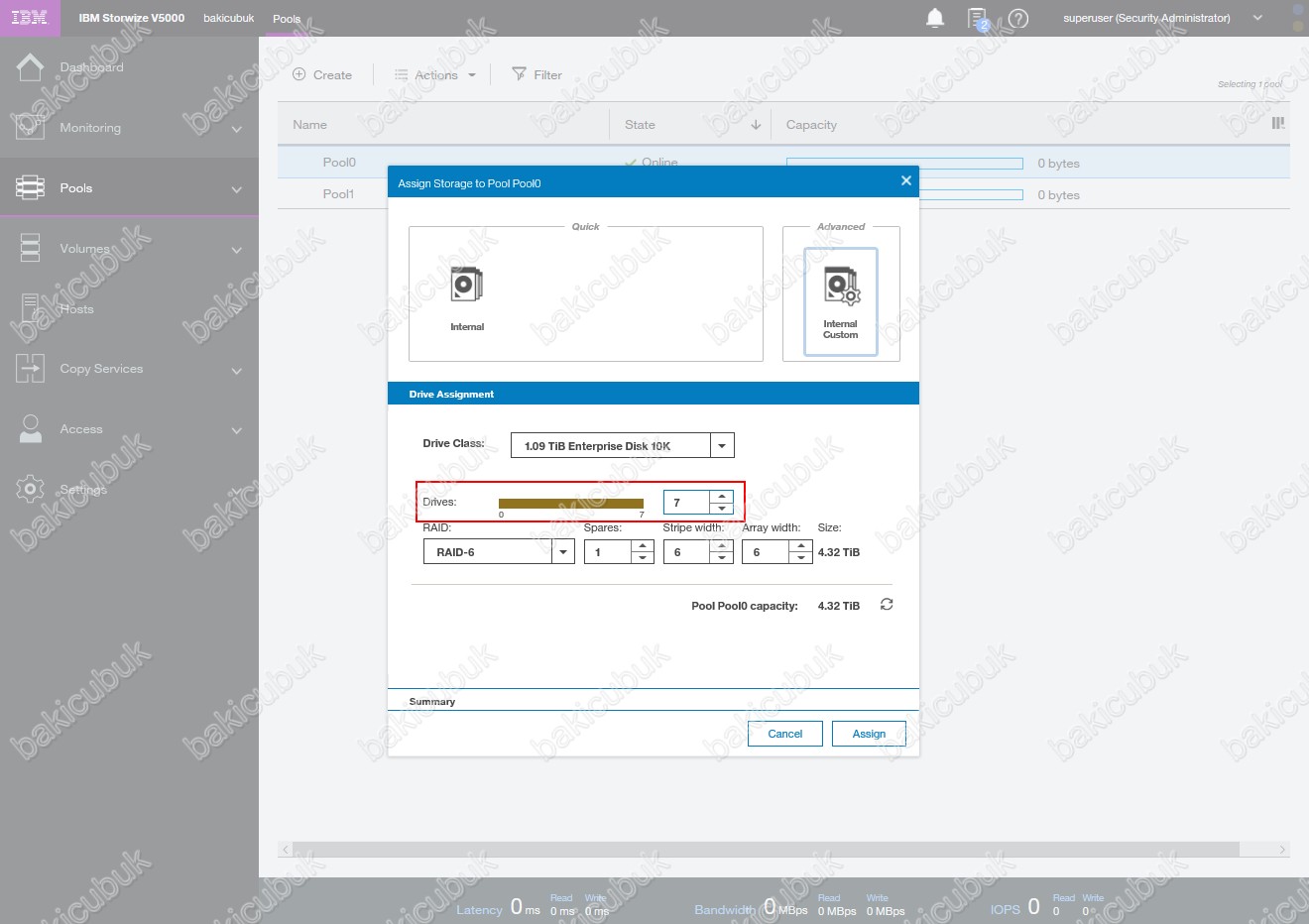

Drive Assignment bölümünde bulunan Drive Class seçeneğinde IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) üzerinde RAID yapılandırması yapağımız için SAS Disklerimizi seçiyoruz.

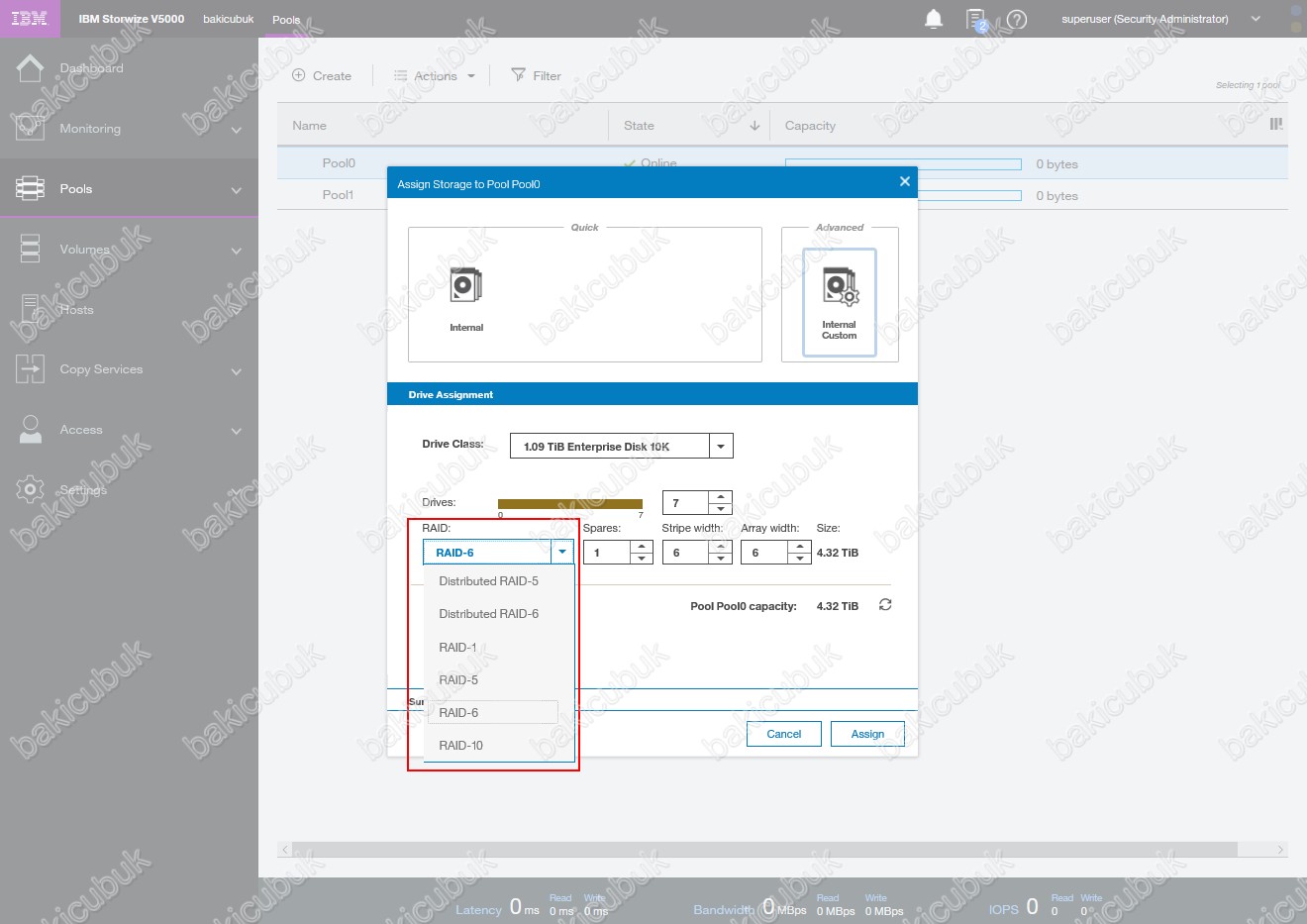

RAID bölümünde IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) üzerinde hangi RAID yapılandırmasını seçebilirsiniz.
Drive Assignment ekranıdan IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) üzerinde Distributed RAID-5 olarak seçiyoruz.

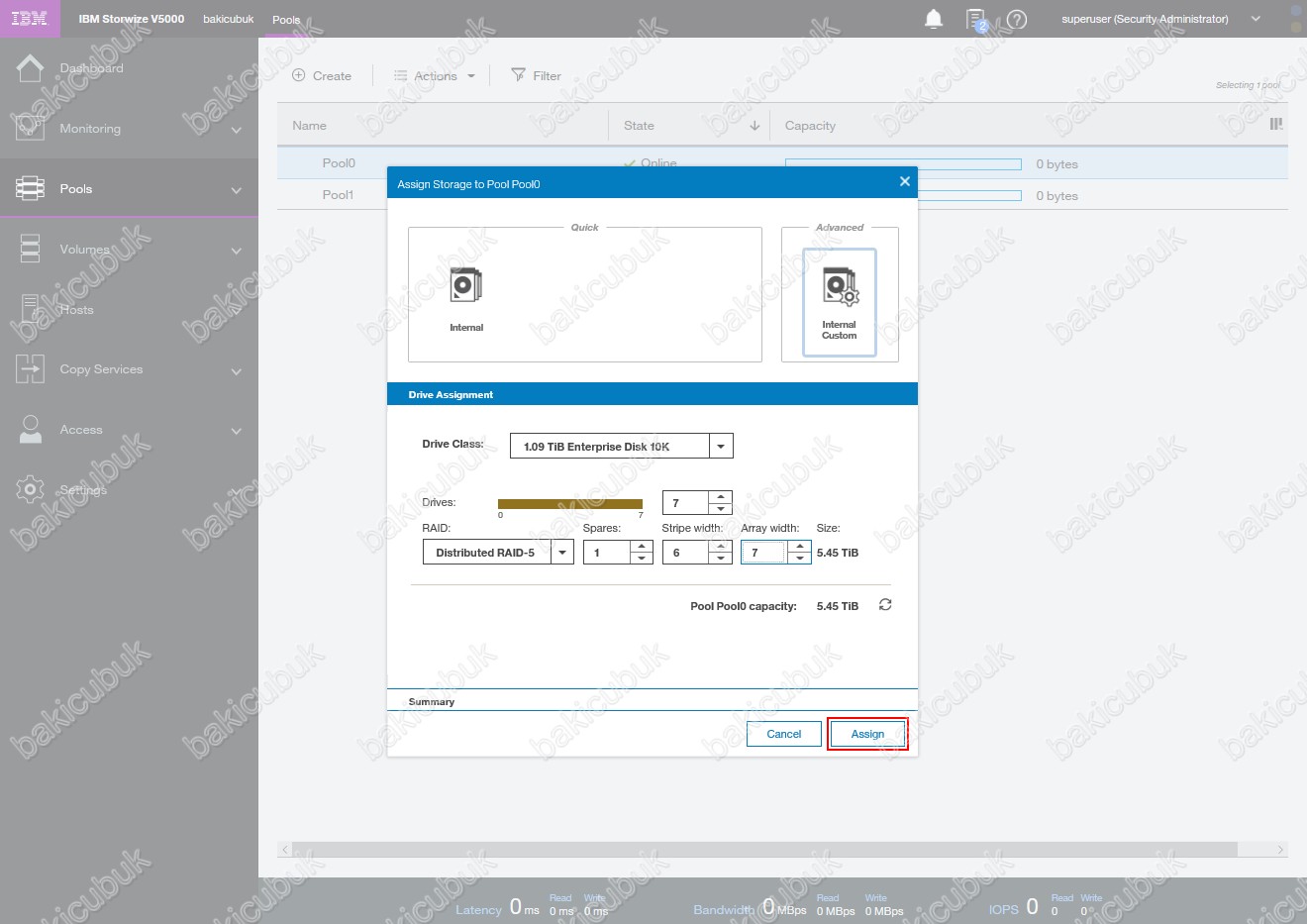

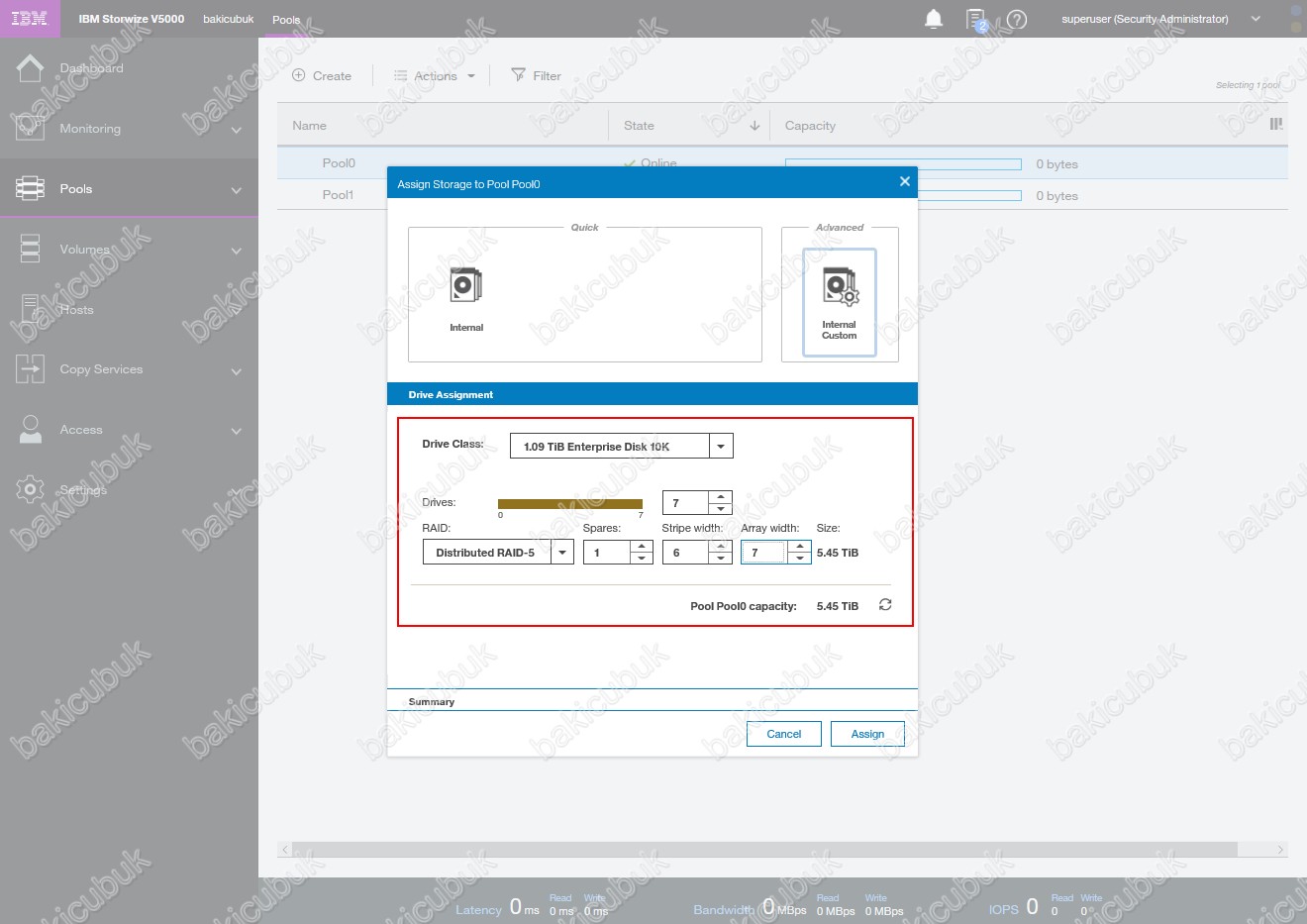

Drive Assignment ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) üzerinde gerekli olan RAID yapılandırmasında Spares ( Yedek ) olarak 1 Disk’i bırakıyoruz. Stripe width bölümünde Distributed RAID- 5 yapısında Active ( Aktif ) olarak çalışacak Disk sayısını görüyoruz. Array width bölümünde bütün Distributed RAID- 5 yapısında yapısında çalışacak olan Diskleri görüyoruz. Drive Assignment ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) üzerinde gerekli olan RAID yapılandırması tamamladıktan sonra Assign diyoruz.

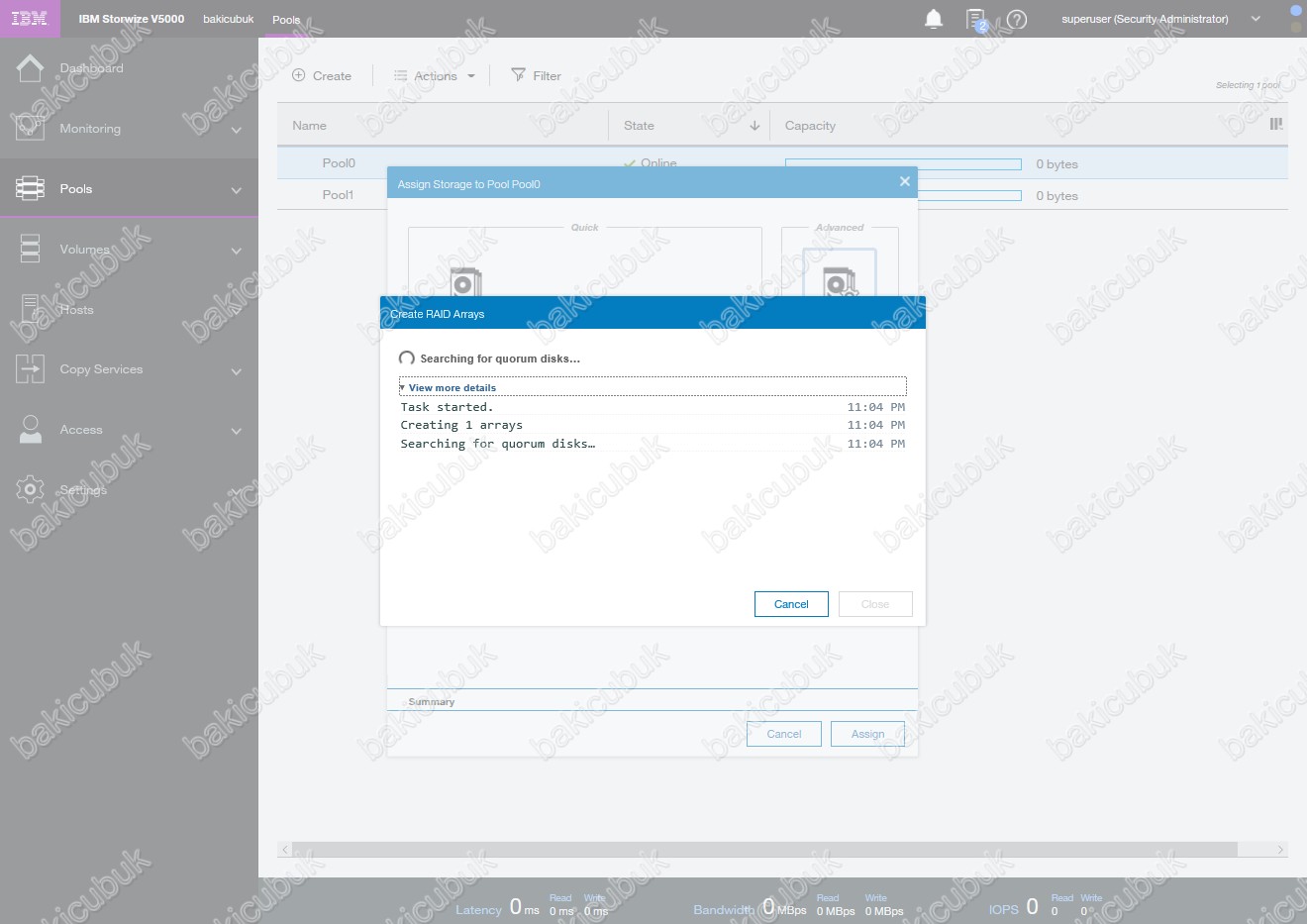

Create RAID Arrays ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) üzerinde gerekli RAID yapılandırmasının başladığını görüyoruz.
Create RAID Arrays ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.09 TİB Enterprise Disk 10k ( SAS Disk ) üzerinde gerekli RAID yapılandırmasının başarılı bir şekilde tamamlandığını görüyoruz. Close diyerek Create RAID Arrays ekranını kapatıyoruz.

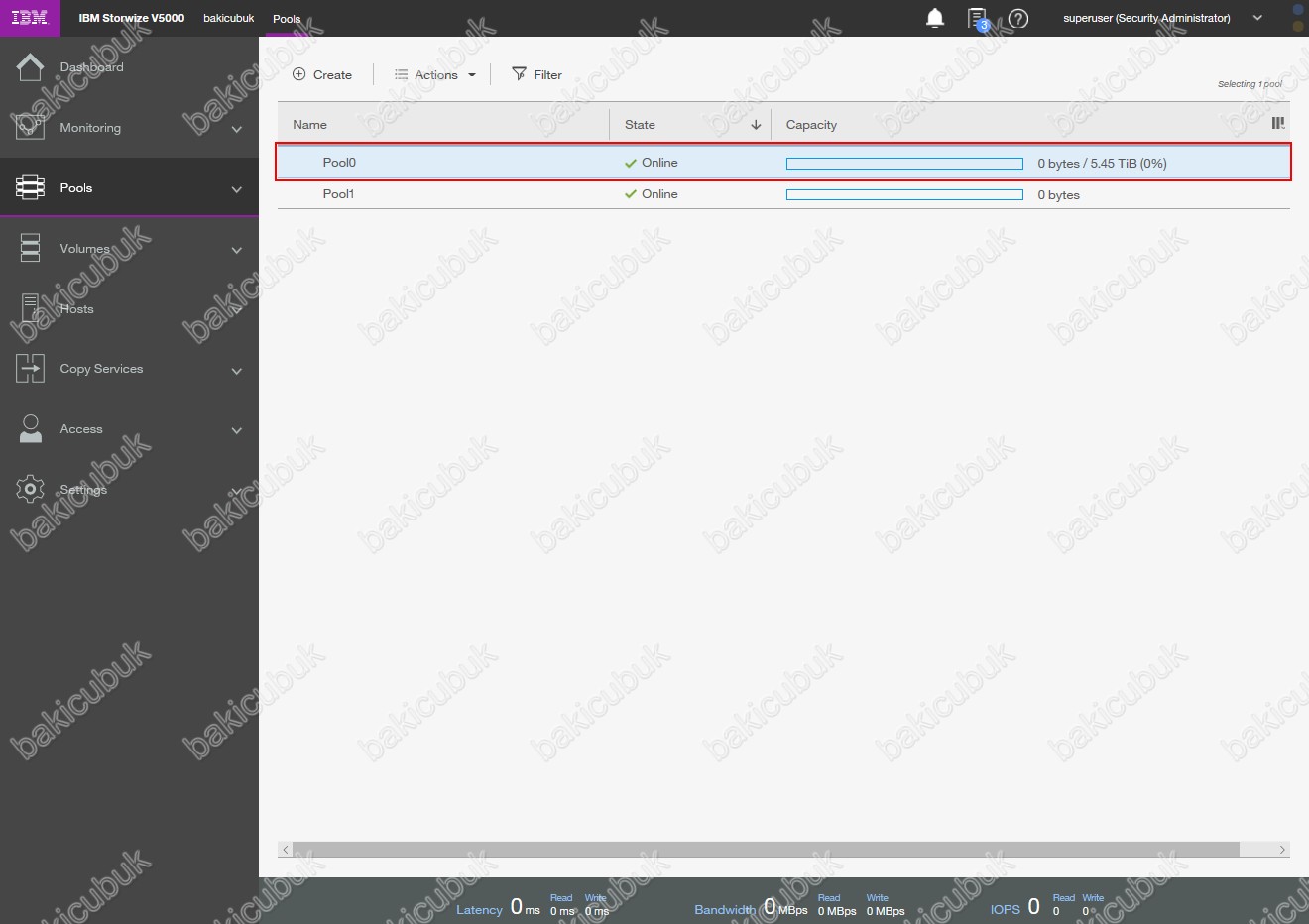

IBM Storwize V5030 Storage Management Konsolu üzerinde Pools menüsü altinda buluan Pool0 üzerinde gerekli RAID yapılandırması görüyoruz.

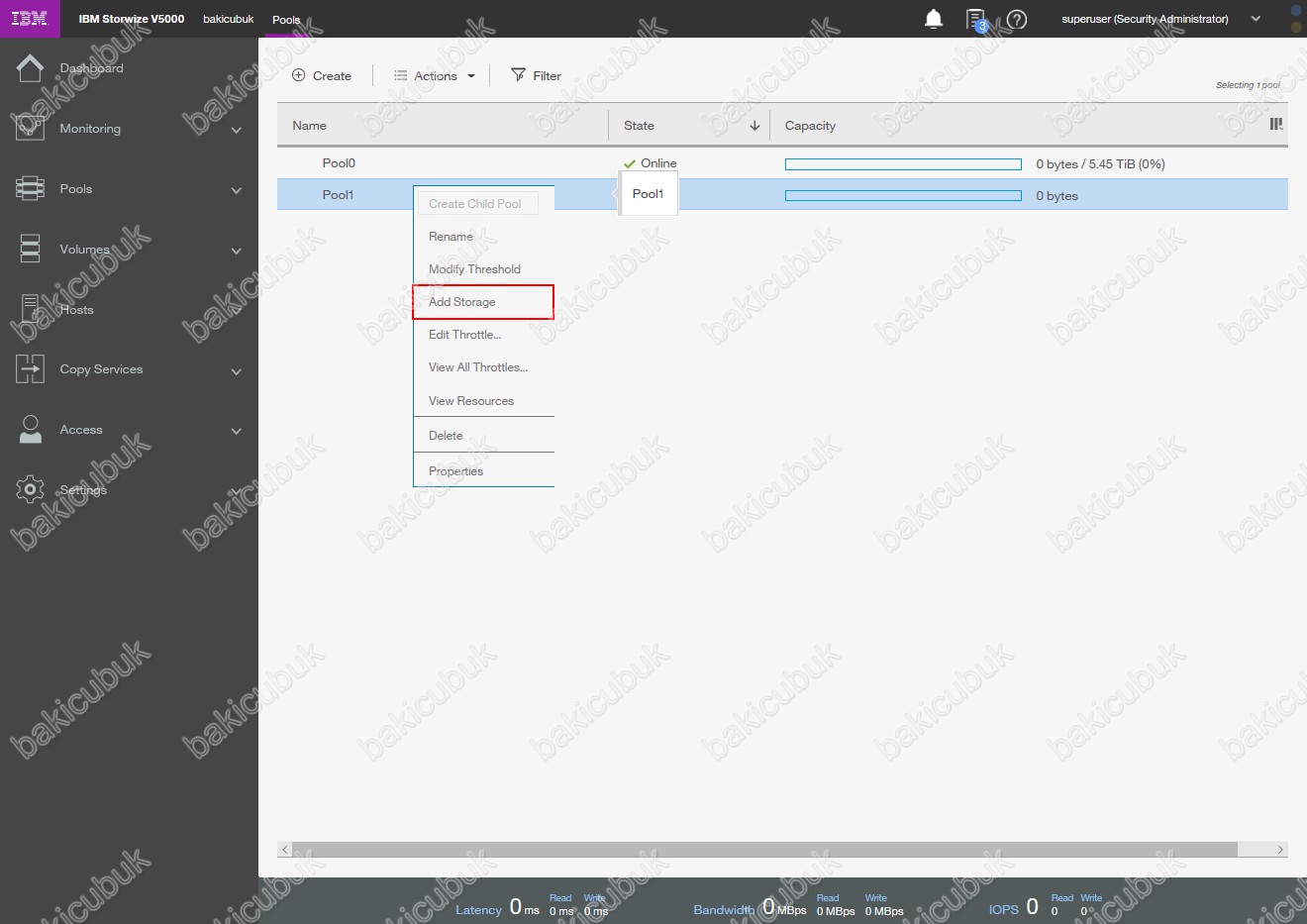

IBM Storwize V5030 Storage Management Konsolu üzerinde Pool0 üzerinde 1.09 TİB Enterprise Disk 10k ( SAS Disk ) Diskler için gerekli RAID yapılandırmasını tamamladıktan sonra Pool1 üzerinde sağ tuş Add Storage diyerek RAID yapılandırması yapıyor olacağız.

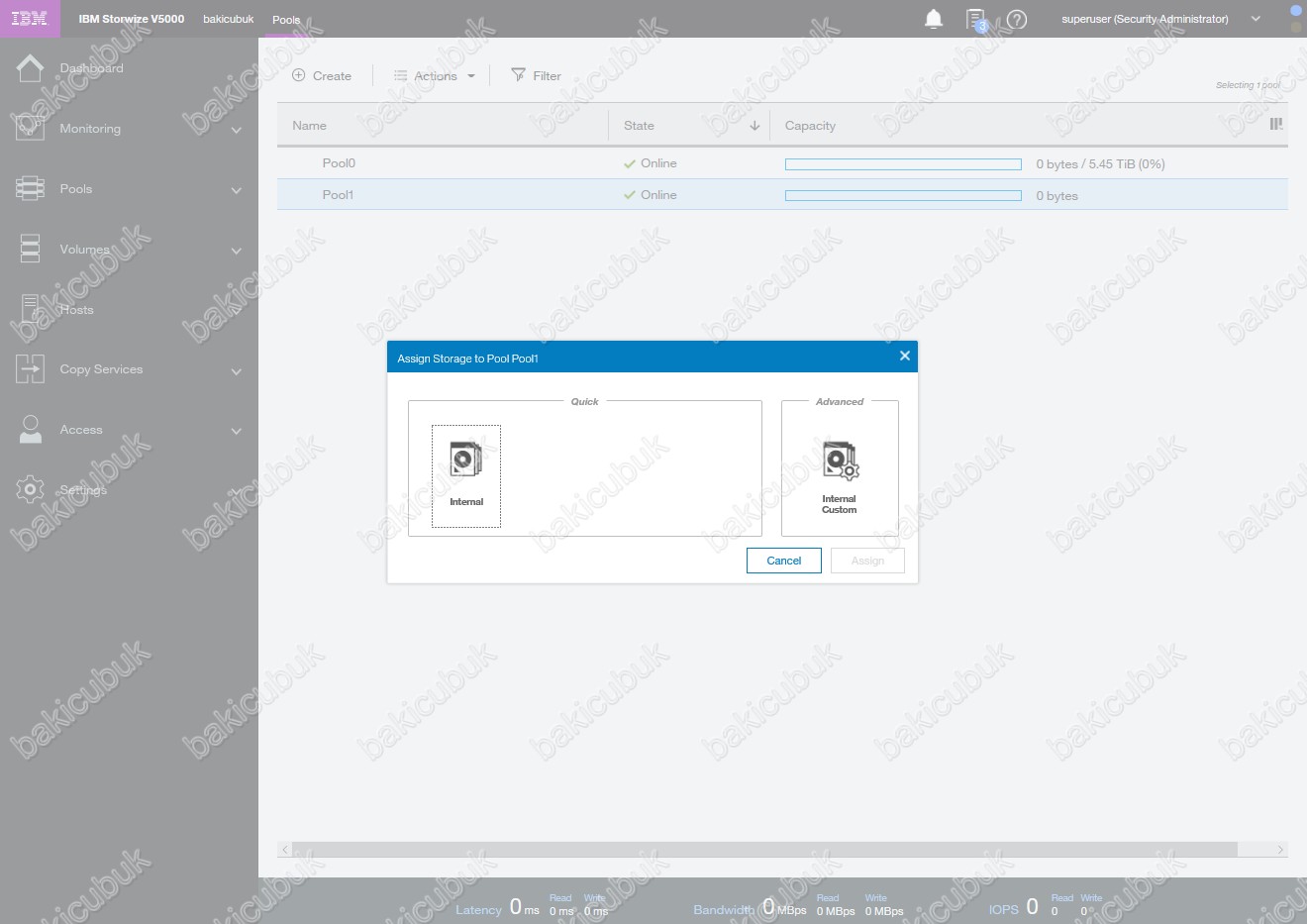

Assing Storage to Pool Pool1 menüsü geliyor karşımıza daha önce dediğim gibi eğer yapımız üzerinde birden fazla Storage olsaydı Internal ve External olarak gelecek. Benim ortamımda sadece tek bir Storage olduğu için sadece Internal olarak gelmektedir.

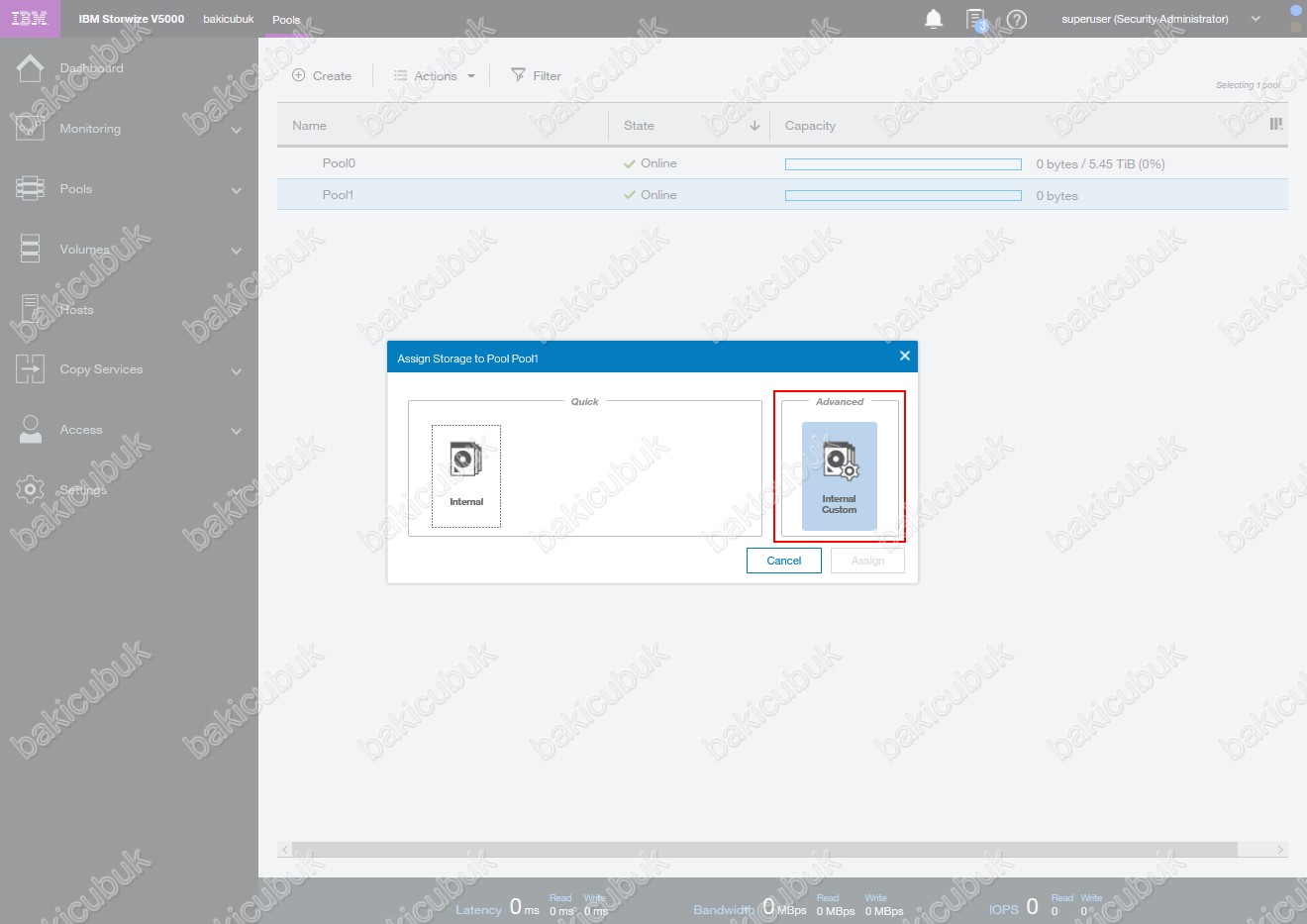

Assing Storage to Pool Pool1 menüsünde Advanced bölümü altında bulunan Internal Custom seçeneğini seçiyoruz.

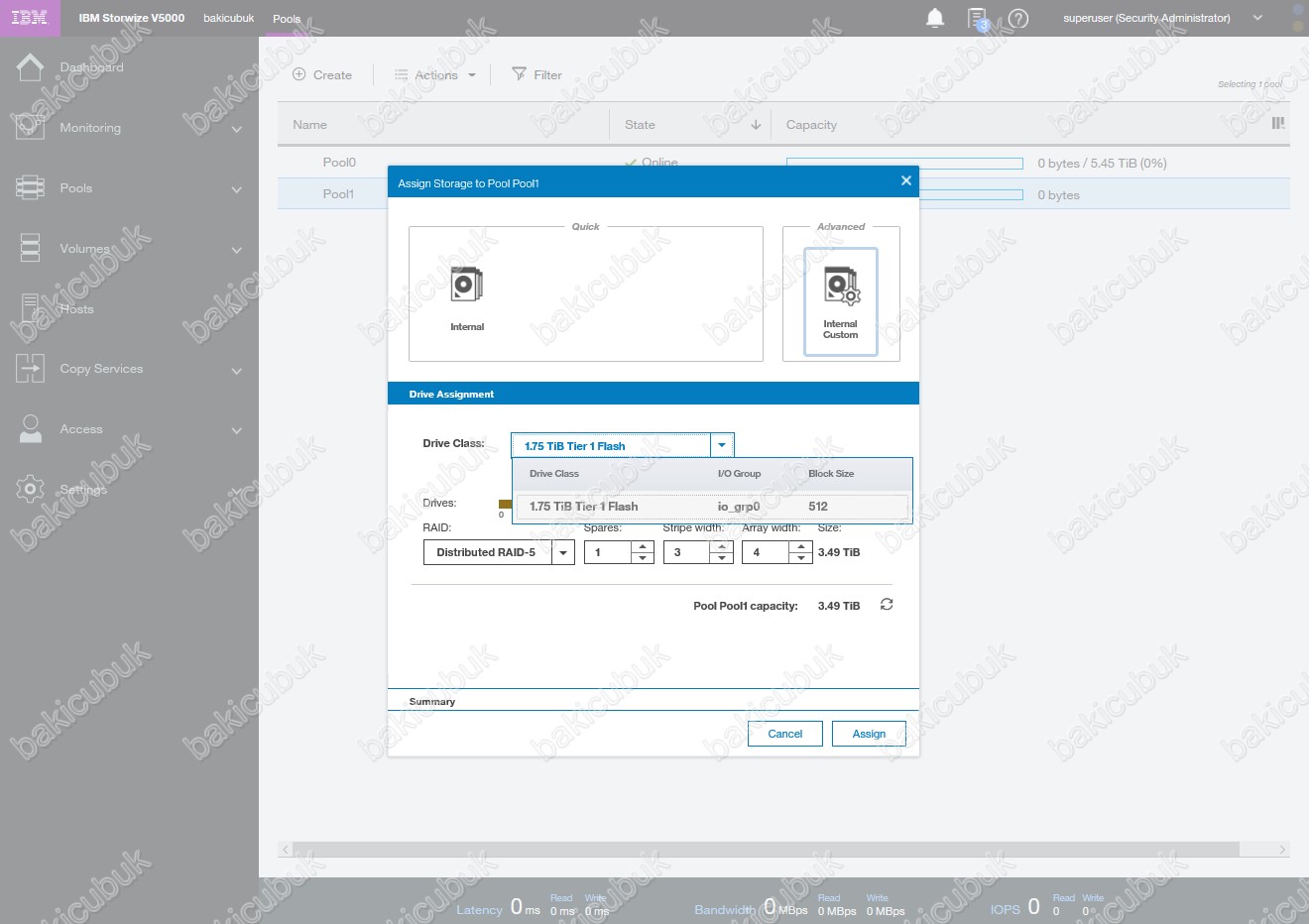

Assing Storage to Pool Pool0 menüsünde Advanced bölümü altında bulunan Internal Custom seçeneğini seçtikten sonra Drive Assignment seçeneğinin geldiğini görüyoruz. Drive Assignment ekranında bulunan Drive Class seçeneğinde sadece 1.75 TİB Tier 1 Flash ( SSD Disk ) görüyoruz.

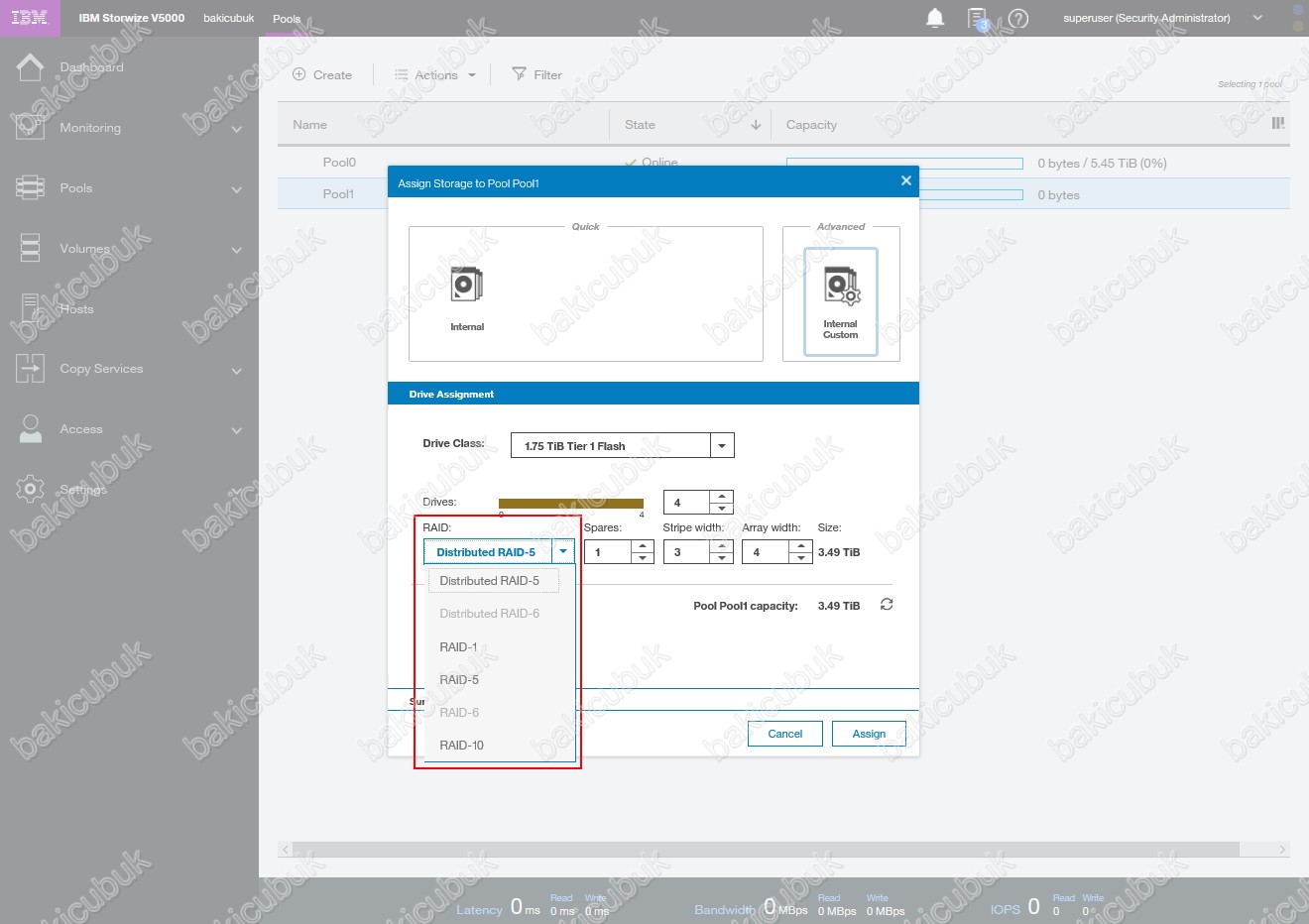

RAID bölümünde IBM Storwize V5030 Storage üzerinde bulunan 1.75 TİB Tier 1 Flash ( SSD Disk ) üzerinde hangi RAID yapılandırmasını seçebilirsiniz.

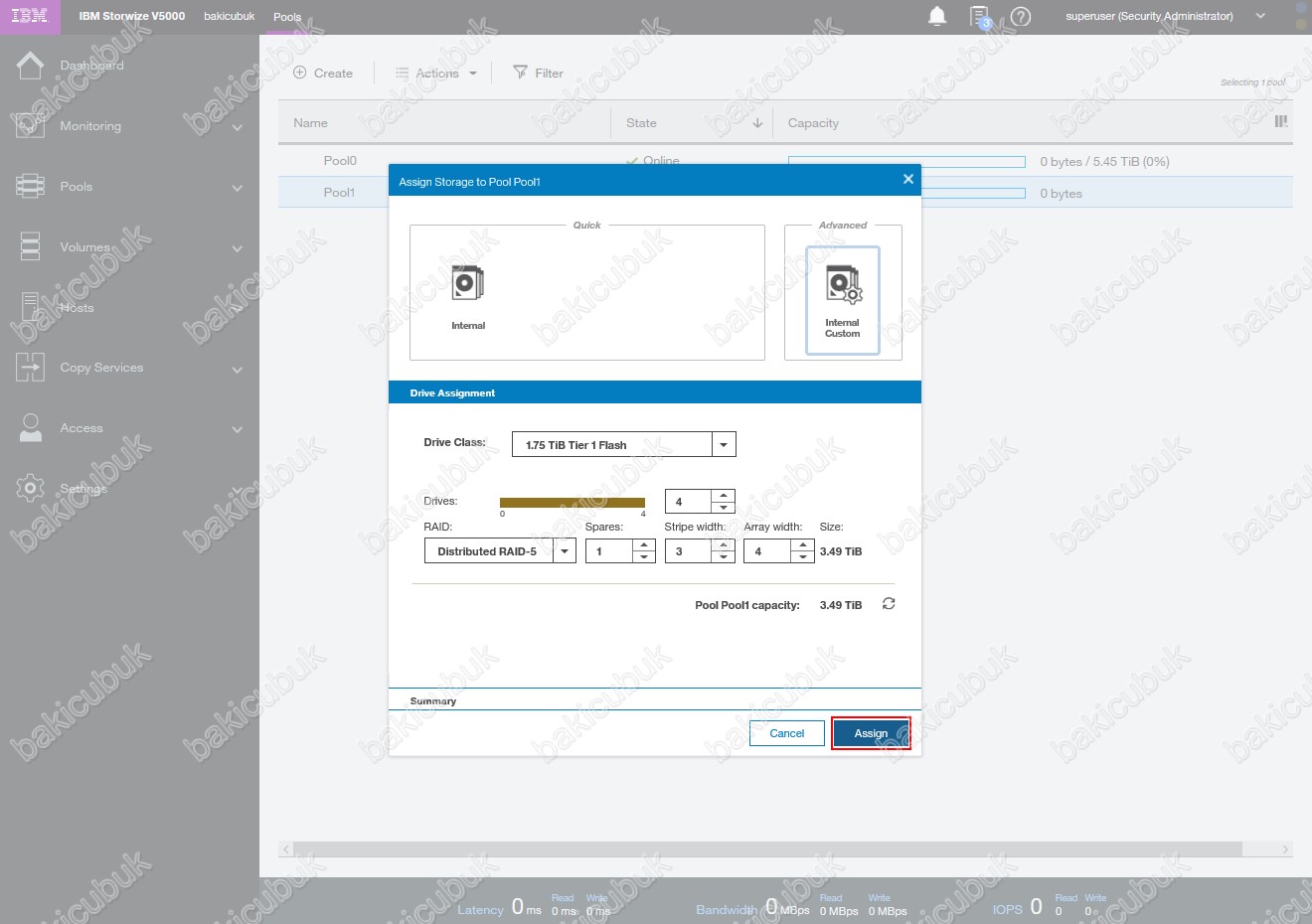

Drive Assignment ekranıdan IBM Storwize V5030 Storage üzerinde bulunan 1.75 TİB Tier 1 Flash ( SSD Disk ) üzerinde Distributed RAID-5 olarak seçiyoruz. Drive Assignment ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.75 TİB Tier 1 Flash ( SSD Disk ) üzerinde gerekli olan RAID yapılandırmasında Spares ( Yedek ) olarak 1 Disk’i bırakıyoruz. Stripe width bölümünde Distributed RAID- 5 yapısında Active ( Aktif ) olarak çalışacak Disk sayısını görüyoruz. Array width bölümünde bütün Distributed RAID- 5 yapısında yapısında çalışacak olan Diskleri görüyoruz. Drive Assignment ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.75 TİB Tier 1 Flash ( SSD Disk ) üzerinde gerekli olan RAID yapılandırması tamamladıktan sonra Assign diyoruz.
Create RAID Arrays ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.75 TİB Tier 1 Flash ( SSD Disk ) üzerinde gerekli RAID yapılandırmasının başladığını görüyoruz.

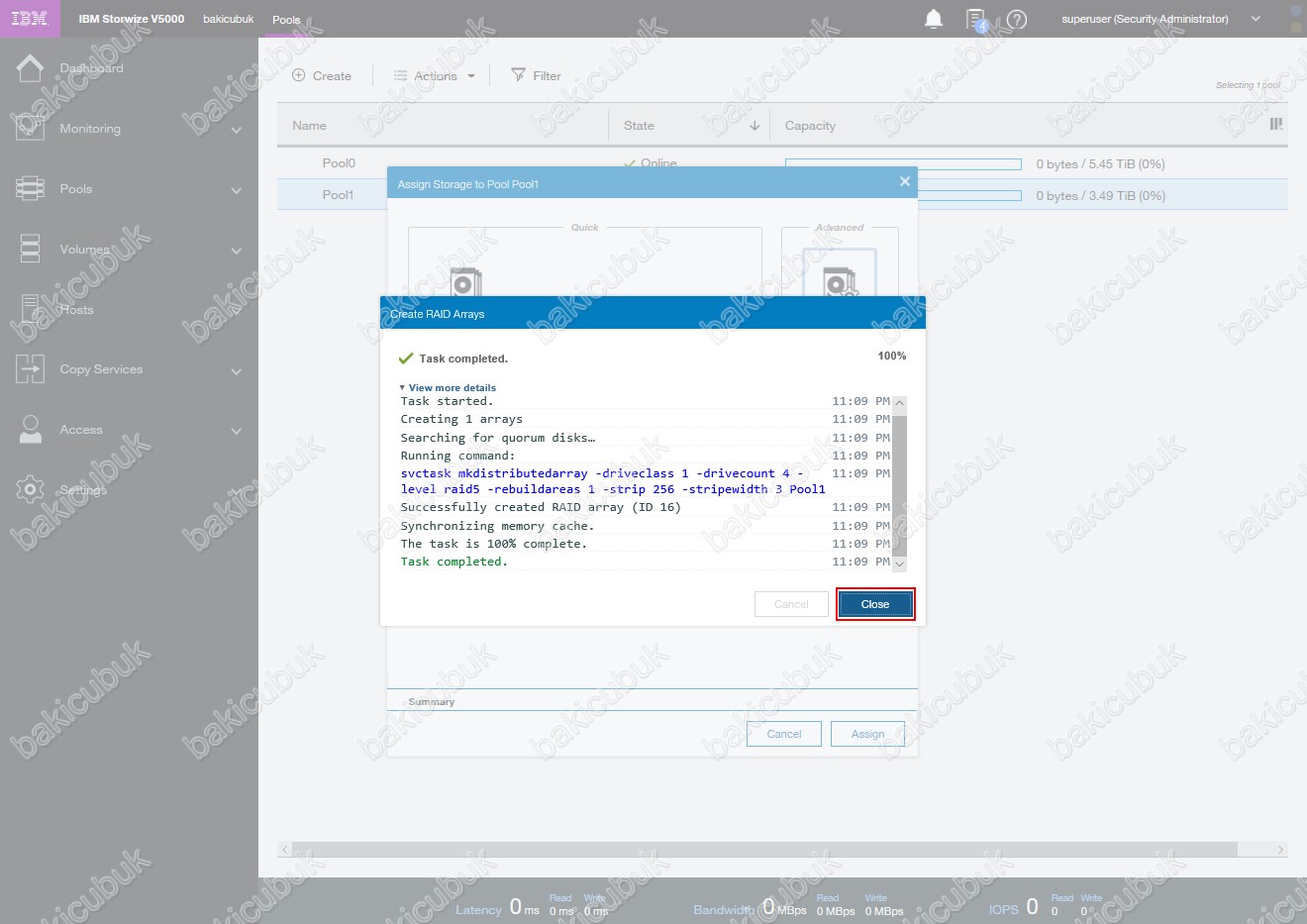

Create RAID Arrays ekranında IBM Storwize V5030 Storage üzerinde bulunan 1.75 TİB Tier 1 Flash ( SSD Disk ) üzerinde gerekli RAID yapılandırmasının başarılı bir şekilde tamamlandığını görüyoruz. Close diyerek Create RAID Arrays ekranını kapatıyoruz.

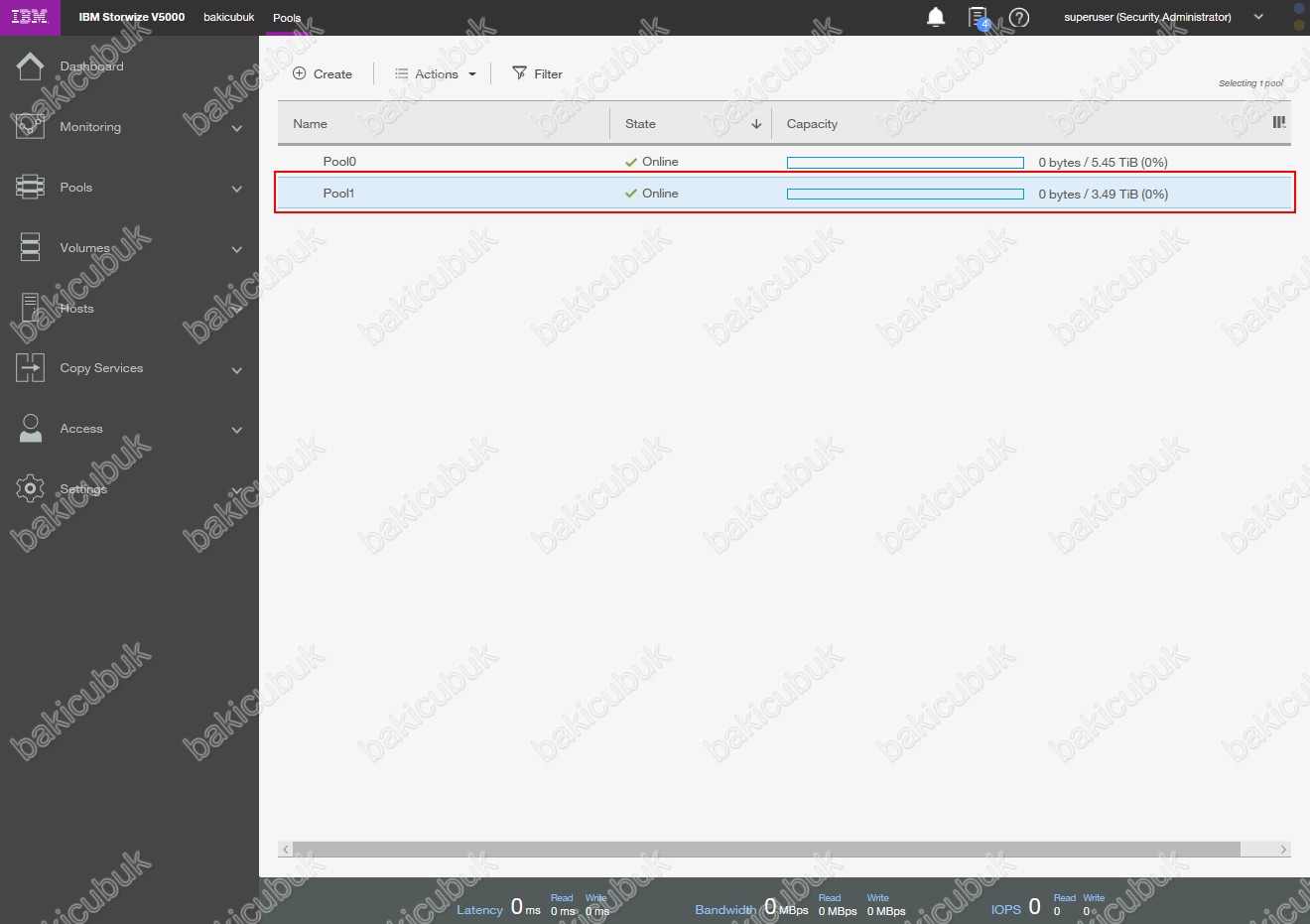

IBM Storwize V5030 Storage Management Konsolu üzerinde Pools menüsü altinda buluan Pool1 üzerinde gerekli RAID yapılandırması görüyoruz.
