Daha önceki yazılarımızda Dell EMC Unity 400F kurulumu, Dell EMC Unity 400F Pool Yapılandırması, Dell EMC Unity 400F Software Upgrade, Dell EMC Unity 400F Driver Firmware Update, Dell EMC Unity 400F User Açma, Dell EMC Unity 400F Service Password Reset ve Dell EMC Unity 400F Lun Yapılandırması yazılarını sizlerle paylaşmıştık.

Bu yazımızda Dell EMC Unity 400F üzerinde Inferface yapılandırılmasını anlatıyor olacağız.

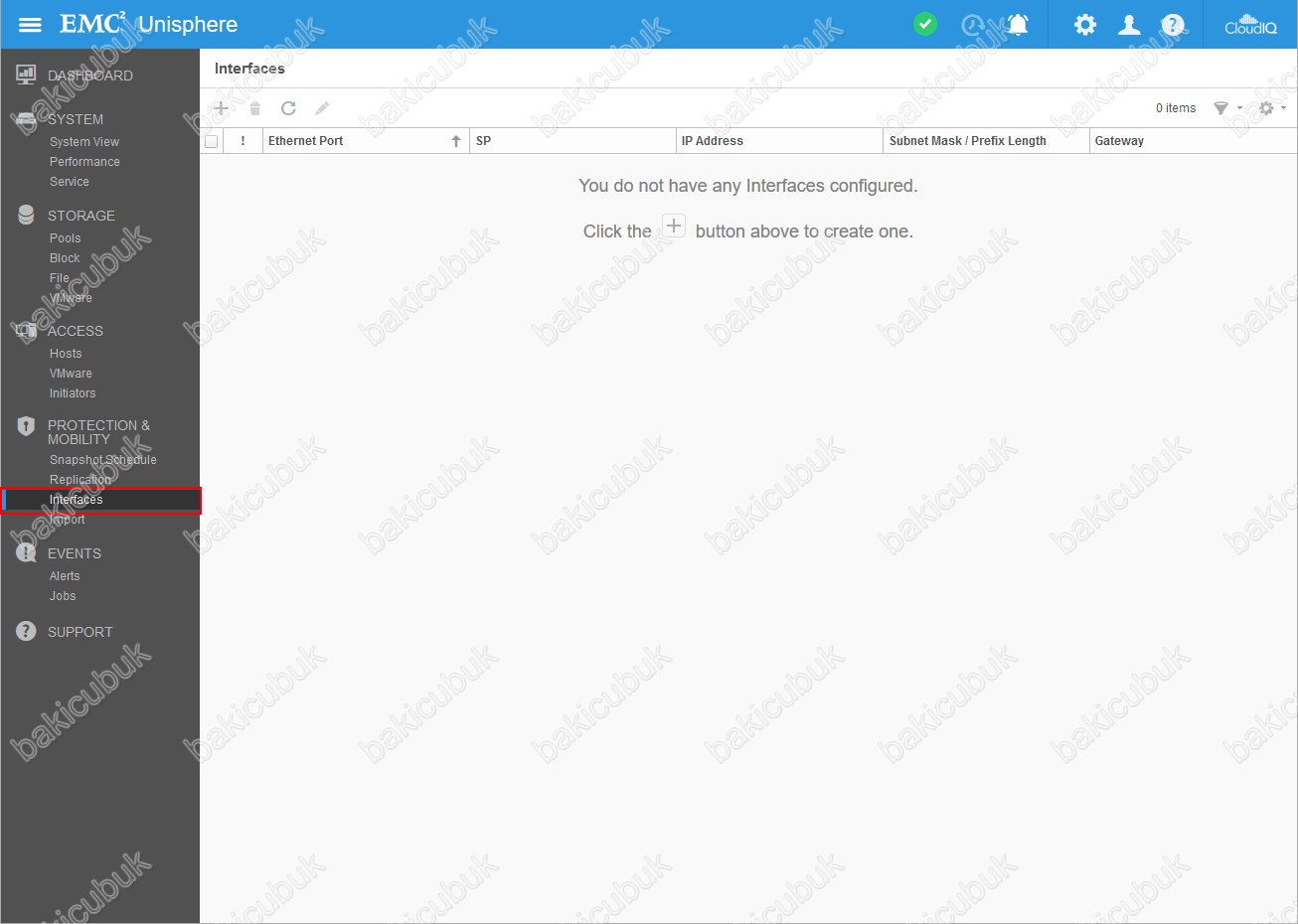

Dell EMC Unity 400F Management konsolun da PROTECTION & MOBILITY menüsü altında bulunan Interfaces menüsü geliyoruz.

Interfaces menüsün de bulunan + ( Create Interface ) diyerek Interface yapılandırmasını başlatıyoruz.

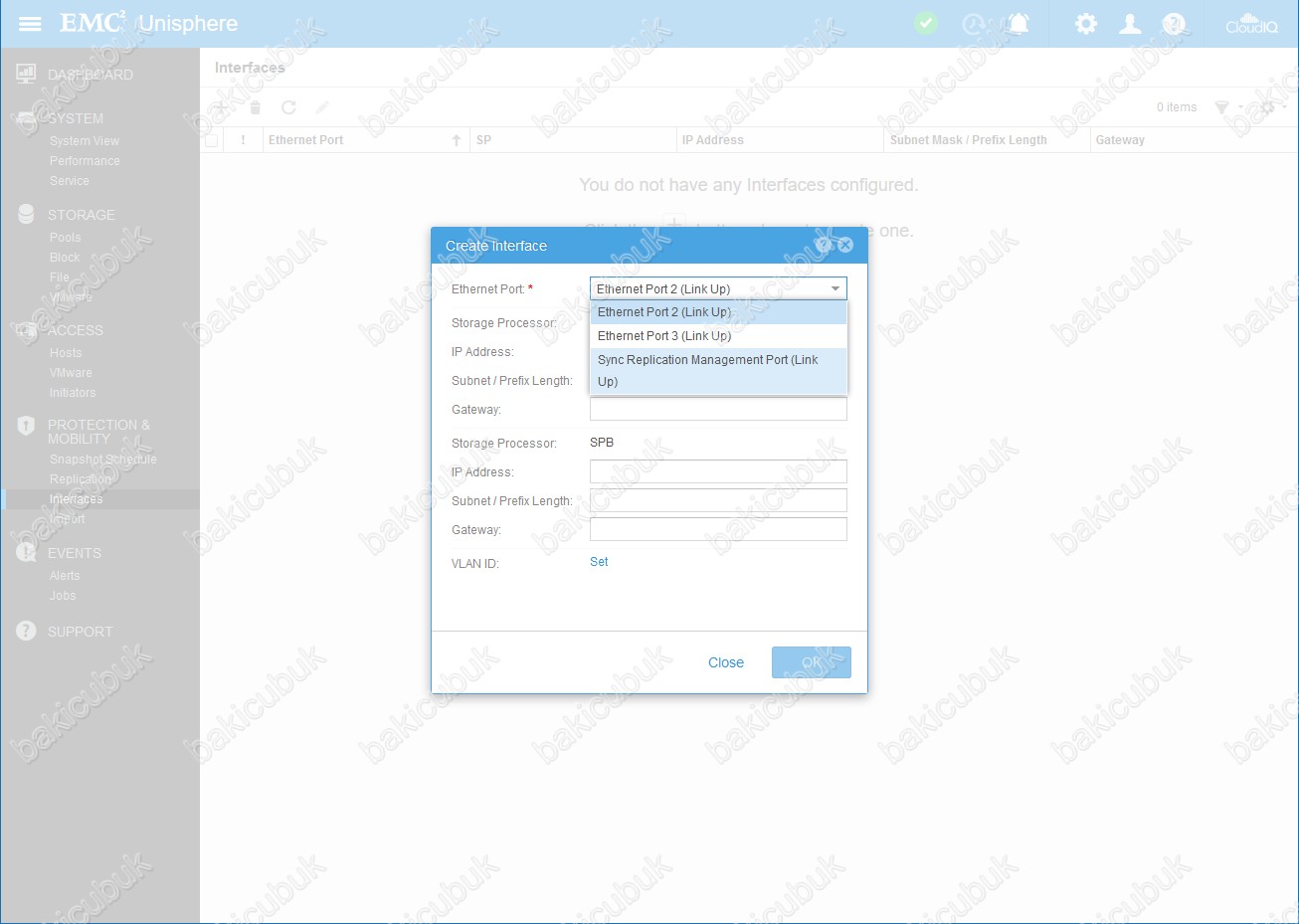

Create Interface ekranın da Ethernet Port bölümün de Dell EMC Unity 400F üzerinde yapılandırabileceğimiz Ethernet Port’larını görüyoruz.

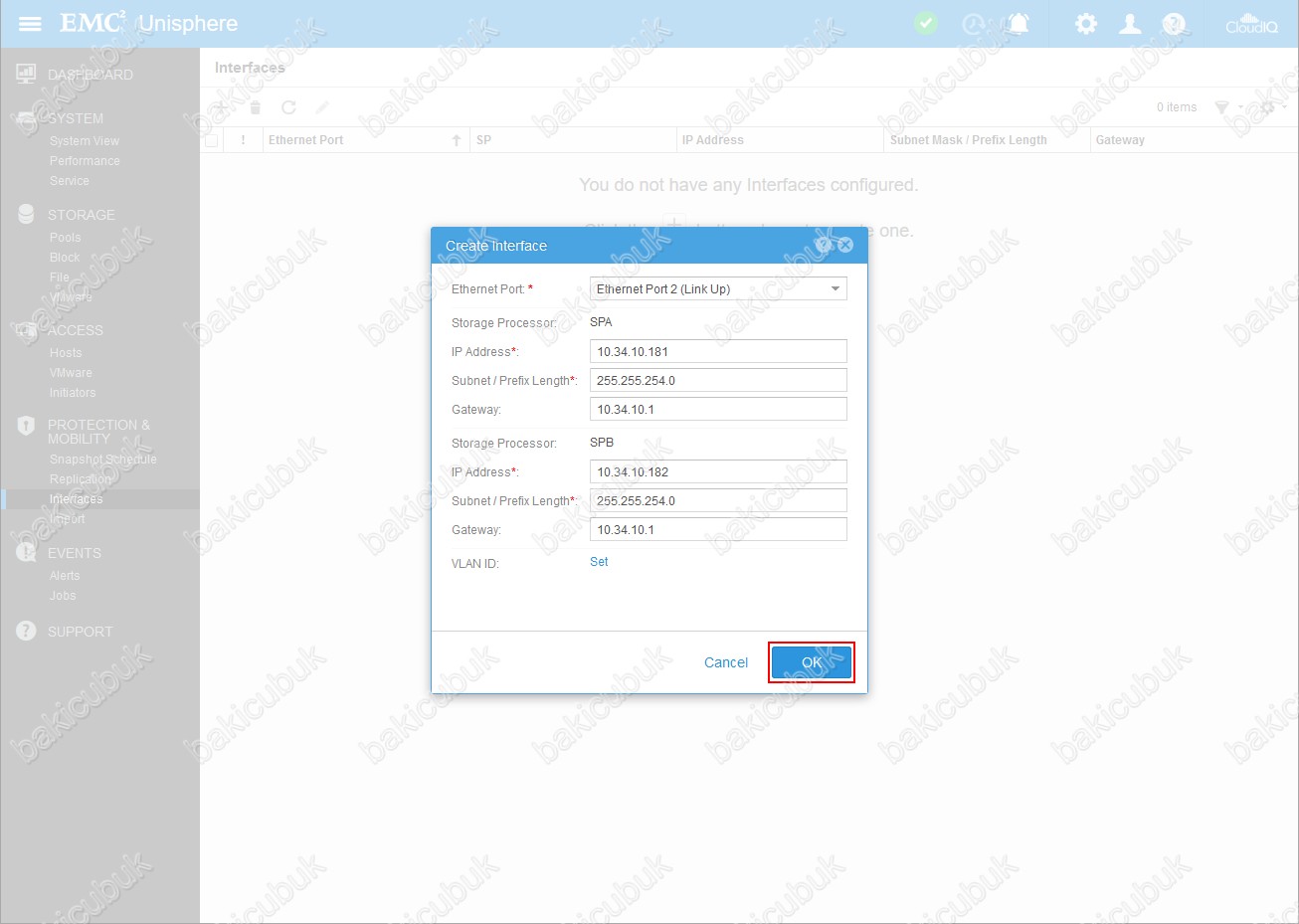

Create Interface ekranın da Ethernet Port bölümün Ethernet Port 2 (Link UP) seçiyoruz. SP A ve SP B üzerinde IP Address, Subnet ve Gateway bilgisinin geldiğini görüyoruz.

Biz herhangi bir değişiklik yapmıyoruz. Siz ortamınıza göre SP A ve SP B üzerinde IP Address, Subnet ve Gateway bilgilerini değiştirebilirsiniz.

Create Interface ekranın da gerekli yapılandırmayı tamamladıktan sonra OK diyoruz.

Gerekli yapılandırmanın tamamlandığını görüyoruz.

Dell EMC Unity 400F Management konsolunda PROTECTION & MOBILITY menüsü altında bulunan Interfaces menüsü altına yapılandırdığımız Ethernet Port 2 (Link UP) portunu SP A ve SP B üzerinde IP Address, Subnet ve Gateway bilgilerini görüyoruz.

Ethernet Port 2 (Link UP) portu üzerinde yapılandırmayı tamamladıktan sonra Ethernet Port 3 (Link UP) portu üzerinde gerekli yapılandırmayı yapıyoruz.

Interfaces menüsün de bulunan + ( Create Interface ) diyerek Interface yapılandırmasını başlatıyoruz.

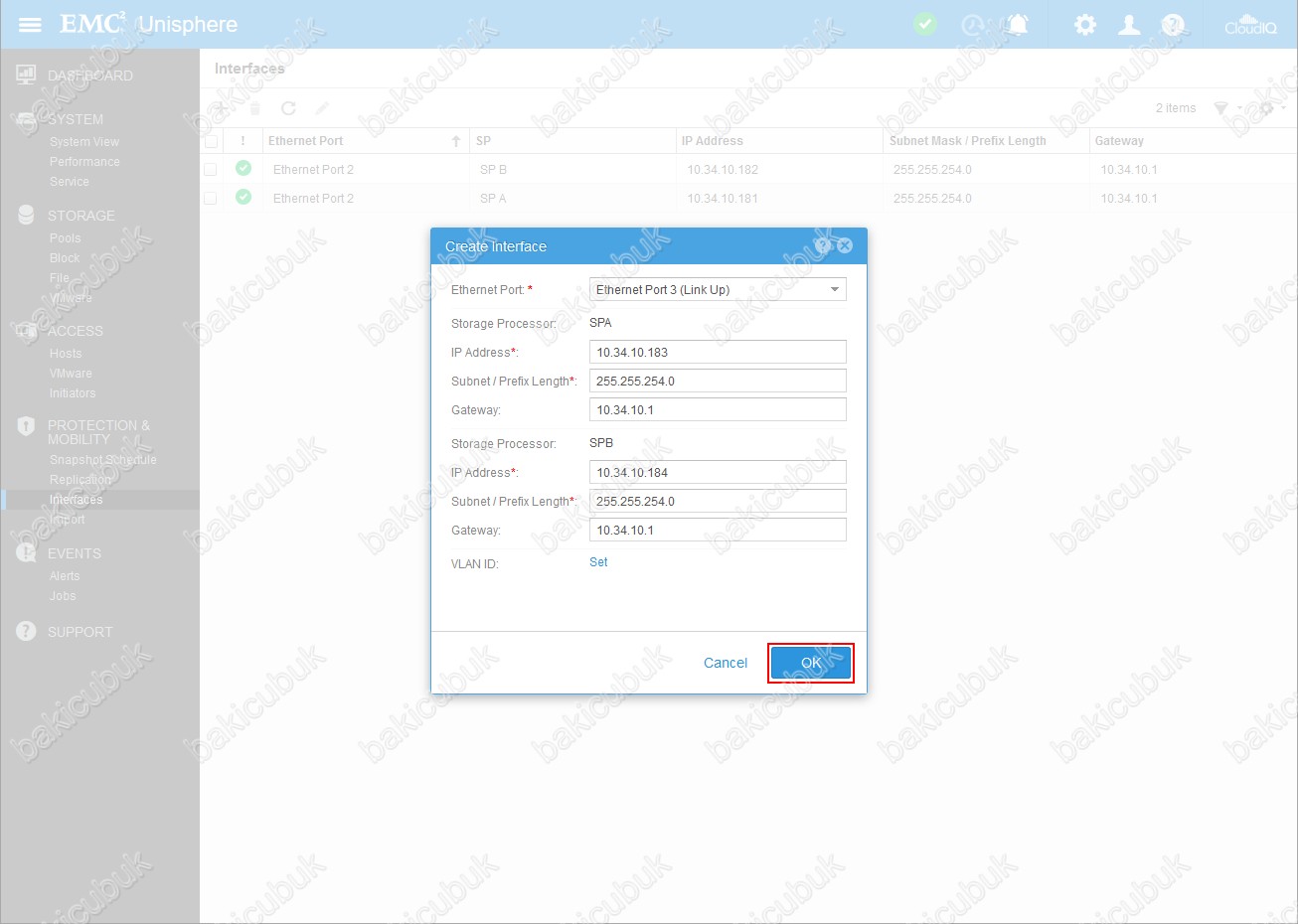

Create Interface ekranın da Ethernet Port bölümün Ethernet Port 3 (Link UP) seçiyoruz. SP A ve SP B üzerinde IP Address, Subnet ve Gateway bilgisinin geldiğini görüyoruz.

Biz herhangi bir değişiklik yapmıyoruz. Siz ortamınıza göre SP A ve SP B üzerinde IP Address, Subnet ve Gateway bilgilerini değiştirebilirsiniz.

Create Interface ekranın da gerekli yapılandırmayı tamamladıktan sonra OK diyoruz.

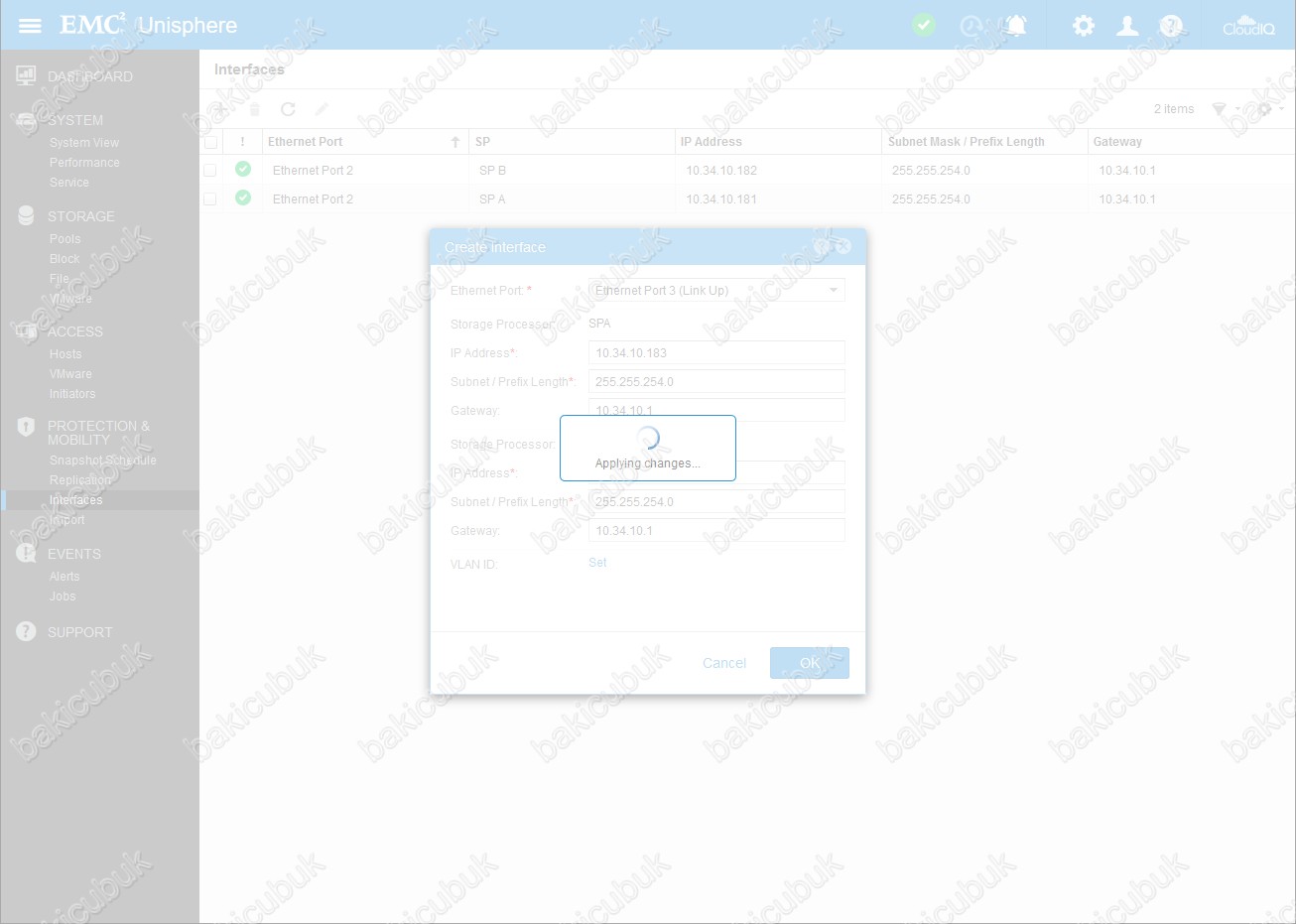

Gerekli yapılandırmanın tamamlandığını görüyoruz.

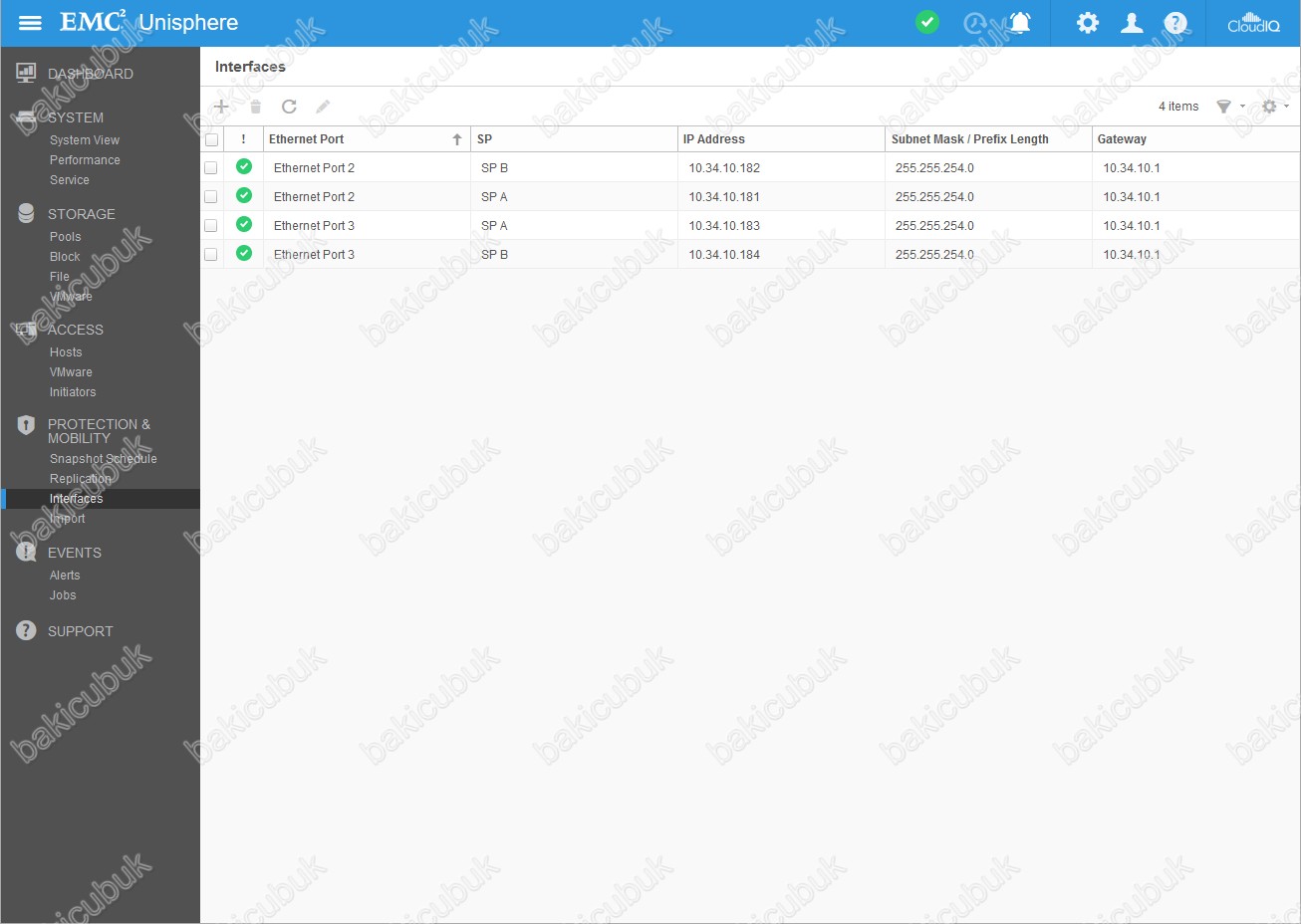

Dell EMC Unity 400F Management konsolunda PROTECTION & MOBILITY menüsü altında bulunan Interfaces menüsü altına yapılandırdığımız Ethernet Port 3 (Link UP) portunu SP A ve SP B üzerinde IP Address, Subnet ve Gateway bilgilerini görüyoruz.
